Anello collettrice Ethernet con alloggiamento anodizzato duro per stabilità a lungo termine

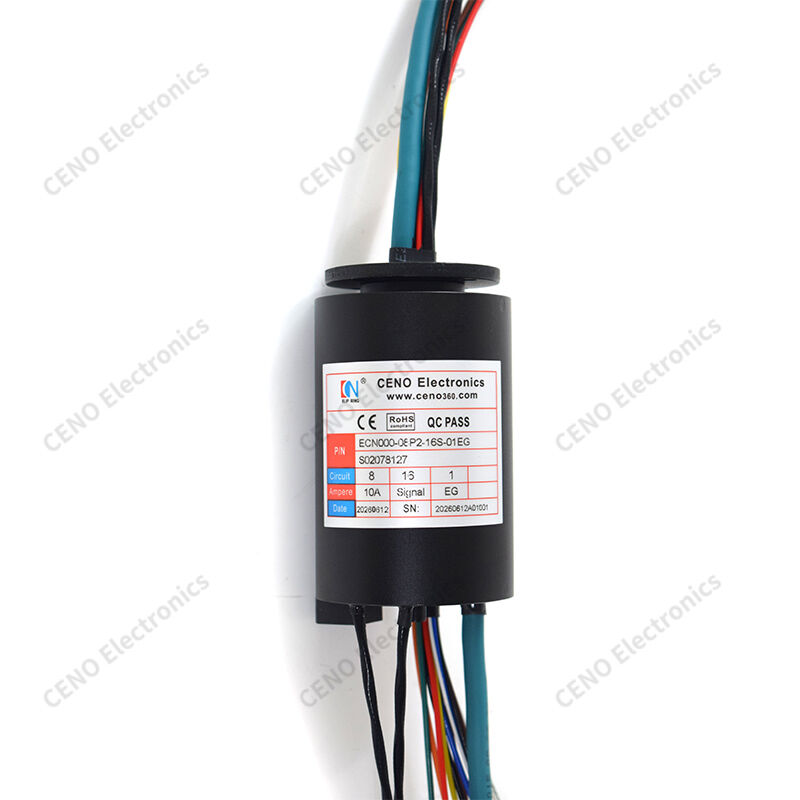

ECN000-08P2-16S-01EG è un anello collettrice Ethernet CENO che consente il trasferimento simultaneo di alimentazione, segnale ed Ethernet durante la rotazione di 360° senza limiti angolari. La suddivisione interna dei canali mantiene l'integrità dei dati intatta sotto movimento ciclico continuo. L'alloggiamento in alluminio anodizzato duro offre una stabilità meccanica affidabile per l'impiego sul campo a lungo termine. Ogni unità viene sottoposta a validazione di rotazione in tempo reale prima della spedizione. Conforme alle norme CE e RoHS, supporta la fornitura di volumi e modifiche personalizzate per i costruttori di macchinari, costruito per apparecchiature rotanti che necessitano di instradamento combinato di alimentazione e dati di rete.
Caratteristiche
- Integrità dei dati
- Canali suddivisi
- Anodizzato duro
- Montaggio a flangia
- Stabile a lungo termine
Applicazioni
- Sistema Pan-tilt
- Stazione di lavoro rotante
- Attuatore robotico
- Banco di prova rotante
- Supporto rotante per visione
Opzionale
- Colori dei cavi
- Configurazione di derating
- Protezione albero
- Sollievo dalla piegatura
- Assegnazione pin
Specifiche
|
ECN000-08P2-16S-01EG
|
Specifiche
|
|
Grado di protezione
|
IP51
|
|
Umidità operativa
|
Inferiore al 60% RH
|
|
Temperatura operativa
|
-20°C a +60°C
|
|
Specifiche dei cavi
|
Cavo schermato a coppia intrecciata a due conduttori, PTFE UL stagnato AWG17#/24#, CAT
|
|
Tensione operativa
|
0~24VAC/VDC
|
|
Conteggio circuiti/Corrente
|
8 circuiti × 10A; 12 circuiti × segnale; 2 gruppi × RS485; 1 gruppo × Gigabit Ethernet
|
|
Rigidità dielettrica
|
≥300VAC@50Hz tra due circuiti
|
|
Resistenza di isolamento
|
100MΩ@300VDC
|
|
Fluttuazione resistenza di contatto
|
≤30mΩ (operativo a 50 giri/min)
|
|
Lunghezza cavo
|
Rotore: 600mm; Statore: 600mm
|
|
Velocità operativa
|
0~300 giri/min
|
|
Metodo di montaggio
|
Estremità del rotore azionata da posizione piatta, estremità dello statore fissata da flangia
|
|
Materiale di contatto
|
Metallo prezioso/oro su oro
|
|
Materiale dell'alloggiamento
|
Lega di alluminio, sabbiato e anodizzato nero
|
|
Vita utile
|
10 milioni di giri
|
Disegno schematico
Perché con CENO
CENO è un'azienda tecnologicamente avanzata nel campo degli anelli collettori che si occupa di ricerca e sviluppo, produzione e vendita. Disponiamo di attrezzature avanzate e strumenti di test ad alta precisione per garantire la qualità dei prodotti e prestazioni affidabili. L'area dello stabilimento copre 3000 metri quadrati e si trova a Shenzhen, Cina.
Certificazione
ISO9001,CE,RoHS,UL,Antideflagrante
Vantaggio CENO
I membri del team di ingegneria hanno oltre 10 anni di esperienza nel campo degli anelli collettori. Gli operatori che lavorano su procedure critiche sono tutti qualificati da formazione interna.
Servizio fornito da CENO
Servizio di consulenza 24 ore su 24, 7 giorni su 7.
Produzione di massa e personalizzata.
Offerta di soluzioni per sistemi di rotazione a 360°.
Benvenuti a consultarci con le vostre richieste per qualsiasi sistema di rotazione a 360°. Vi forniremo un servizio completo per rispondere tempestivamente alle vostre richieste.
