Anello collettore Ethernet con contatti dorati resistenti alle vibrazioni per apparecchiature rotanti

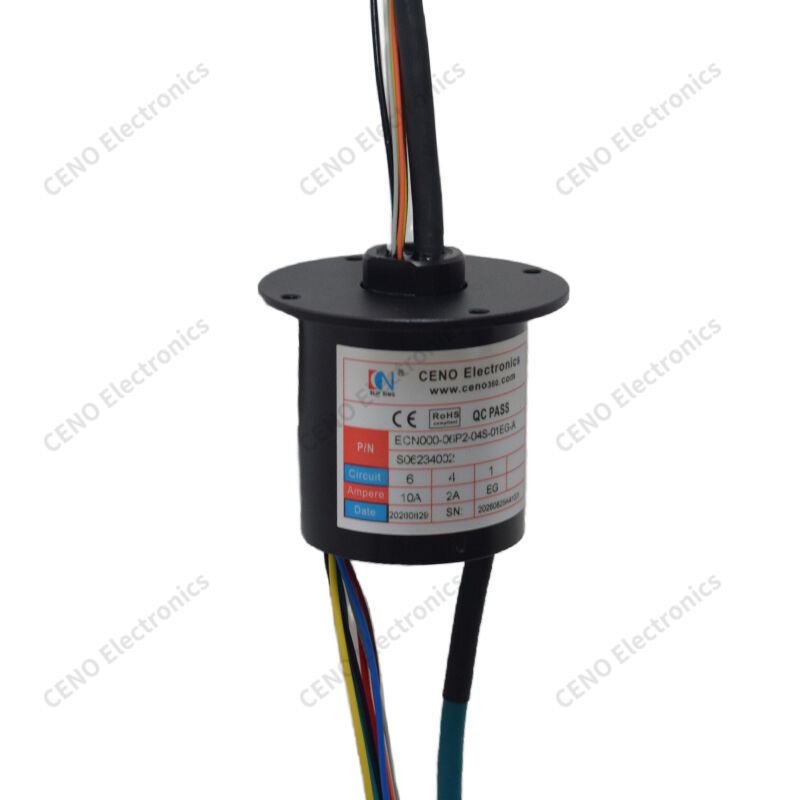

ECN000-06P2-04S-01EG-A è un anello collettore Ethernet di tipo flangiato CENO che consente la consegna simultanea di alimentazione, segnali discreti e segnali Ethernet durante la rotazione infinita a 360 gradi. La sua raffinata struttura a contatto dorato minimizza la fluttuazione del segnale e la diafonia tra i circuiti di alimentazione e di rete. Il guscio in alluminio lavorato di precisione migliora la stabilità strutturale contro le vibrazioni. Ogni unità viene sottoposta a rigorosi controlli delle prestazioni dinamiche prima della spedizione. Possiede certificazioni CE e RoHS, supporta la produzione di massa e la personalizzazione per gli integratori di sistema, ideale per apparecchiature rotanti che necessitano di alimentazione e comunicazione di rete ininterrotte.
Caratteristiche
- Anti-diafonia
- Contatti dorati
- Resistente alle vibrazioni
- Montaggio a flangia
- Ampia temperatura
Applicazioni
- Pan-tilt di sorveglianza
- Tavola rotante
- Giunto robotico
- Tester rotante
- Unità rotante per telecamera
Opzionale
- Specifiche del cavo
- Layout dei canali
- Grado di protezione IP
- Lunghezza del cavo
- Terminali personalizzati
Specifiche
|
ECN000-06P2-04S-01EG-A
|
Specifiche
|
|
Protezione (Grado IP)
|
IP51
|
|
Umidità di lavoro
|
60% UR
|
|
Temperatura di lavoro
|
-50°C~+60°C
|
|
Dimensioni del cavo di piombo
|
AWG17#/24# Filo Teflon UL, CAT6
|
|
Tensione nominale
|
0~220VAC/VDC
|
|
Circuiti e Corrente
|
6 Circuiti * 10A, 4 Circuiti * 2A (Segnale), 1 Gruppo * 1000M Ethernet
|
|
Rigidità dielettrica
|
≥1000VAC@50Hz (Alimentazione), 300VAC@50Hz (Segnale)
|
|
Resistenza di isolamento
|
500MΩ@500VDC (Alimentazione), 100MΩ@300VDC (Segnale)
|
|
Rumore elettrico
|
Max 30mΩ
|
|
Lunghezza del cavo di piombo
|
Rotore: 500mm, Statore: 500mm
|
|
Velocità di lavoro
|
0~100rpm
|
|
Modalità di rotazione
|
Installazione flangia lato statore
|
|
Materiale dei contatti
|
Metallo prezioso/Oro su oro
|
|
Materiale dell'alloggiamento
|
Lega di alluminio
|
Disegno schematico
