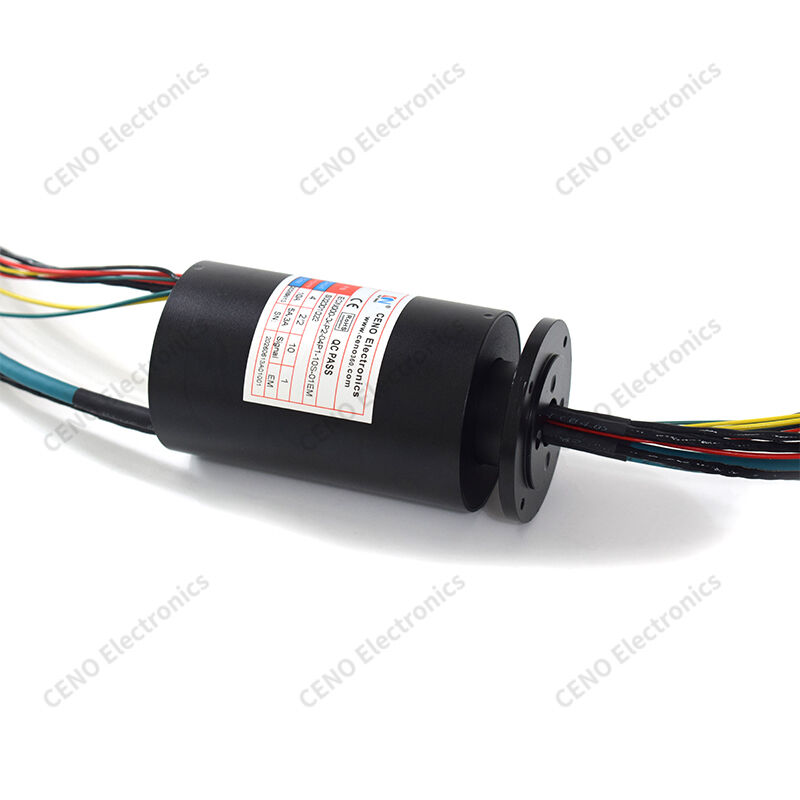

Ethernet Slip Ring 100Mbps OEM connettore rotativo
ECN000-04P2-04P1-10S-01EM è un anello di scivolo Ethernet montato su una flangia CENO che adotta gruppi di contatto in oro di precisione per trasmettere potenza.segnali di controllo e dati Ethernet a 100 Mbps mediante rotazione continua a 360°. La flangia di montaggio integrata consente l'assemblaggio diretto senza adattatori aggiuntivi.Questo robusto connettore dati rotativo passa l'ispezione CE & RoHS ed è su misura per gli ordini OEM di macchinari industriali rotanti a media velocità.
Caratteristiche
- Montaggio delle flange
- Contatti d'oro
- Canale Ethernet
- Impedenza abbinata
Applicazioni
- Telecamere PTZ
- Dischi rotanti
- Dispositivi di ispezione
- Attrezzature di imballaggio
Opzionale
- Lunghezza del cavo
- Stagli RJ45
- Cablaggio dello scudo
- Configurazione del circuito
Specificità
|
ECN000-04P2-04P1-10S-01EM
|
Specificità
|
|
Classificazione di protezione
|
Protezione IP51
|
|
Umidità di esercizio
|
sotto il 60% di RH
|
|
Temperatura di funzionamento
|
-40°C a +60°C
|
|
Specifiche del filo
|
AWG17#/22# teflon in scatola, cavo blindato a coppia tortuoso a due/quattro nuclei (0,2 mm2), CAT6
|
|
tensione di funzionamento
|
0°48 VAC/VDC
|
|
Numero di circuiti/corrente
|
4 circuiti × 10 A (48 V); 2 circuiti × 5 A (24 V);
2 circuiti × 3 A (24 V); 1 gruppo × CAN;
1 gruppo × RS422; 1 gruppo × RS485;
1 gruppo × 100 Mbps Ethernet
|
|
Resistenza dielettrica
|
≥ 500 VAC @ 50 Hz tra due circuiti
|
|
Resistenza dell'isolamento
|
≥ 100 MΩ @ 300 VDC
|
|
Fluctuazione della resistenza di contatto
|
≤ 30 mΩ (quando funzionano a 600 giri al minuto)
|
|
Lunghezza del piombo
|
rotore: 500 mm; statore: 500 mm
|
|
Velocità di funzionamento
|
0 ̊60 giri/min
|
|
Metodo di montaggio
|
Fermato con viti all'estremità del rotore all'albero fornito dal cliente
|
|
Materiale di contatto
|
metallo prezioso
|
|
Materiale di alloggiamento
|
leghe di alluminio, sabbiate e anodizzate in nero
|
Disegno di contorno
