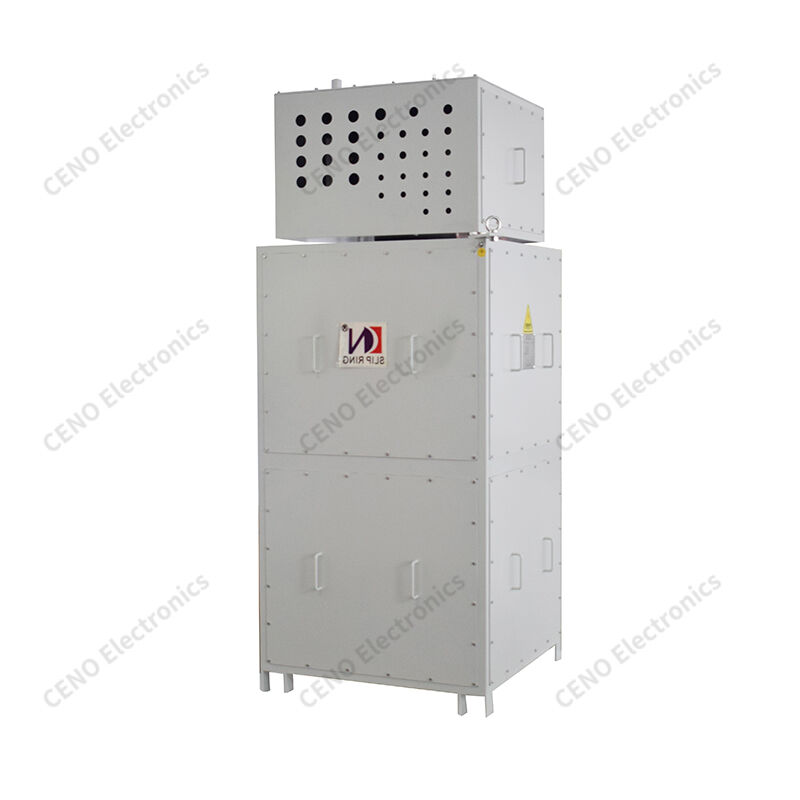

Anello di scivolo a spazzola a carbonio a tre livelli con ventilazione a matrice
  • Anello di scivolo a spazzola a carbonio a tre livelli con ventilazione a matrice
  • Anello di scivolo a spazzola a carbonio a tre livelli con ventilazione a matrice
  • Anello di scivolo a spazzola a carbonio a tre livelli con ventilazione a matrice
  • Anello di scivolo a spazzola a carbonio a tre livelli con ventilazione a matrice
  • Anello di scivolo a spazzola a carbonio a tre livelli con ventilazione a matrice
Anello di scivolo a spazzola a carbonio a tre livelli con ventilazione a matrice

Anello di scivolo a spazzola a carbonio a tre livelli con ventilazione a matrice

Luogo di origine Cina
Marca CENO
Certificazione CE,RoHS,UL,ISO9001
Numero di modello BHCN-C-13400-1060-66P-02EG
Dettagli del prodotto
Grado di protezione:
IP54
Umidità di lavoro:
<95% (a 20°C)
Temperatura di lavoro:
¥20°C a +55°C
Velocità di lavoro:
0–5 giri al minuto
Tensione di lavoro:
0–230 VCA/VCC
Suoneria/potenza corrente:
1 circuito × 16 A (IE); 2 circuiti × 10 A (230 V); 63 circuiti per segnale; 2 gruppi di Gigabit Ethe
Rigidità dielettrica:
≥1000 VCA a 50 Hz tra due circuiti di alimentazione qualsiasi; ≥300 VCA a 60 Hz tra due circuiti di
Resistenza di isolamento:
500 MΩ a 300 VCC (alimentazione); 100 MΩ a 100 V CC (alimentazione)
Fluttuazione di resistenza di contatto:
≤30 mΩ (misurato a 50 giri/min)
materiale di contatto:
Metallo prezioso / oro su oro
Terminazione:
Scatola di giunzione
Manutenzione:
Esente da manutenzione
Tipo di rotazione:
L'anello ruota, le spazzole rimangono ferme
Metodo di montaggio:
Estremità del rotore azionata da un blocco motore; estremità dello statore imbullonata
Materiale dell'alloggiamento:
Acciaio Q235A verniciato RAL 7035
Altro:
Riscaldatore 220 V, 200 W, controllato da un termostato
Termini di pagamento e di spedizione
Quantità di ordine minimo
1 pz
Prezzo
Negoziabile
Imballaggi particolari
Cartone
Tempi di consegna
Prêt-à-porter
Termini di pagamento
T/T, PayPal, Western Union, L/c
Capacità di alimentazione
10000 pezzi di mese
Descrizione del prodotto

Anello collettore a tre livelli con ventilazione a matrice


BHCN-C-13400-1060-66P-02EG  è un anello collettore a spazzole di carbone CENO progettato per apparecchiature rotanti per impieghi gravosi che richiedono una capacità di canale massiccia. Adotta un design a tre livelli con scomparti isolati per separare i circuiti di alimentazione e segnale per prestazioni anti-interferenza migliorate. Dotato di portelli di servizio indipendenti e fori di ventilazione a matrice per la dissipazione termica, i piedi di montaggio a pavimento e le asole di sollevamento semplificano l'installazione in loco. Validato in fabbrica per progetti su larga scala all'ingrosso, fornisce una trasmissione di potenza e segnale coerente, prevenendo al contempo la torsione dei cavi e riducendo il carico di manutenzione sul campo per gli integratori di sistemi.



Caratteristiche

  • Scomparti a tre livelli
  • Schermatura EMI
  • Portelli di servizio indipendenti
  • Ventilazione a matrice
  • Montaggio a pavimento

Applicazioni

  • Grandi tavole girevoli radar
  • Torri opto-elettriche giganti
  • Macchinari rotanti portuali
  • Banchi di prova per carichi pesanti
  • Assemblaggi rotanti multicanale

Opzionale

  • Numero di canali personalizzato
  • Corrente nominale variabile
  • Dimensioni del cabinet modificate
  • Layout del portello regolato
  • Compatibilità segnale speciale

Specifiche


BHCN-C-13400-1060-66P-02EG

Specifiche

Grado di protezione

IP54

Umidità di lavoro

<95% (a 20°C)

Temperatura di lavoro

–20°C a +55°C

Velocità di lavoro

0–5 giri/min

Tensione di lavoro

0–690 VAC/VDC

Anello/corrente nominale

1 circuito × 400 A (PE); 12 circuiti × 400 A (690 VAC); 3 circuiti × 60 A (690 VAC); 4 circuiti × 60 A (380 VAC); 3 circuiti × 100 A (380 VAC)

Rigidità dielettrica

≥1500 VAC @ 60 Hz tra due circuiti qualsiasi

Resistenza di isolamento

500 MΩ @ 500 VDC

Fluttuazione resistenza di contatto

≤10 mΩ (misurata a 50 giri/min)

Materiale di contatto

Rame-grafite

Terminazione

Morsetti a vite

Manutenzione

Manutenzione regolare richiesta





Tensione di lavoro

0–230 VAC/VDC

Anello/corrente nominale

1 circuito × 16 A (IE); 2 circuiti × 10 A (230 V); 63 circuiti per segnale; 2 gruppi Gigabit Ethernet

Rigidità dielettrica

≥1000 VAC @ 50 Hz tra due circuiti di alimentazione qualsiasi; ≥300 VAC @ 60 Hz tra due circuiti di segnale qualsiasi

Resistenza di isolamento

500 MΩ @ 300 VDC (alimentazione); 100 MΩ @ 100 VDC (alimentazione)

Fluttuazione resistenza di contatto

≤30 mΩ (misurata a 50 giri/min)

Materiale di contatto

Metallo prezioso / oro su oro

Terminazione

Scatola di derivazione

Manutenzione

Senza manutenzione





Tipo di rotazione

L'anello ruota, le spazzole rimangono ferme

Metodo di montaggio

Estremità del rotore azionata da un blocco di azionamento; estremità dello statore imbullonata

Materiale dell'alloggiamento

Acciaio Q235A con finitura verniciata RAL 7035

Altro

Riscaldatore 220 V, 200 W, controllato da un interruttore termostatico


Disegno schematico

Anello di scivolo a spazzola a carbonio a tre livelli con ventilazione a matrice


Il nostro servizio
1. Rispondere alla richiesta in 24 ore.
2. Si prega gentilmente di informarci quali articoli siete interessati e il prezzo ragionevole vi sarà fornito al ricevimento della vostra nuova richiesta il prima possibile.
3. Rispondere alla vostra domanda in dettaglio.
4. Risolvere il problema con voi durante l'utilizzo dei nostri prodotti.
5. Verranno offerti campioni per la nostra futura collaborazione.

FAQ

1. Cosa facciamo?
Ci concentriamo sullo sviluppo, progettazione, produzione di anelli collettori di alta qualità e offriamo varie soluzioni per sistemi rotanti.

2. Da quanto tempo siamo nel settore?
CENO ha avviato l'attività di anelli collettori dal 2009. Abbiamo migliaia di clienti che hanno accettato i nostri prodotti o servizi.

3. Cos'è un anello collettore?
Un anello collettore è un dispositivo elettromeccanico che consente la trasmissione di potenza e segnali elettrici da una struttura stazionaria a una rotante. Un anello collettore può essere utilizzato in qualsiasi sistema elettromeccanico che richiede rotazione durante la trasmissione di potenza o segnali. Può migliorare le prestazioni meccaniche, semplificare il funzionamento del sistema ed eliminare i cavi soggetti a danni che pendono da giunti mobili.

4. Come scelgo un anello collettore?
La corretta selezione di una soluzione con anello collettore richiede dettagli sui parametri operativi della vostra applicazione, inclusi circuiti totali, tensione e ampere per circuito, velocità operativa e tipo di montaggio. Un buon punto di partenza per la vostra ricerca sono i nostri anelli collettori standard. Se siete sicuri che una soluzione personalizzata / modificata sia la più probabile o avete bisogno di assistenza nella vostra selezione, contattateci per iniziare.

5. Offrite anelli collettori personalizzati?
Sì, se siete sicuri che una soluzione personalizzata / modificata sia la più probabile o avete bisogno di assistenza nella vostra selezione, contattateci per iniziare. I nostri ingegneri proporranno una soluzione perfetta per le vostre esigenze.

Perché con CENO
CENO è un'azienda tecnologicamente avanzata nel campo degli anelli collettori che si occupa di ricerca e sviluppo, produzione e vendita. Disponiamo di attrezzature avanzate e strumenti di test ad alta precisione per garantire la qualità dei prodotti e prestazioni affidabili. L'area dello stabilimento copre 3000 metri quadrati ed è situata a Shenzhen, Cina.

Certificazione
ISO9001, CE, RoHS, UL, Antideflagrante

Vantaggio CENO
I membri del team di ingegneri hanno più di 10 anni di esperienza nel campo degli anelli collettori. Gli operatori che lavorano su procedure critiche sono tutti qualificati da formazione interna.

Servizio fornito da CENO
Servizio di consulenza 24 ore su 24, 7 giorni su 7.
Produzione di massa e personalizzata.
Offerta di soluzioni per sistemi di rotazione a 360°.

Benvenuti a consultarvi con le vostre richieste per qualsiasi sistema di rotazione a 360°. Vi forniremo un servizio completo per rispondere tempestivamente alle vostre richieste.
