Anello di slittamento per capsule testato in fabbrica con tracciabilità
  • Anello di slittamento per capsule testato in fabbrica con tracciabilità
  • Anello di slittamento per capsule testato in fabbrica con tracciabilità
  • Anello di slittamento per capsule testato in fabbrica con tracciabilità
  • Anello di slittamento per capsule testato in fabbrica con tracciabilità
  • Anello di slittamento per capsule testato in fabbrica con tracciabilità
  • Anello di slittamento per capsule testato in fabbrica con tracciabilità
  • Anello di slittamento per capsule testato in fabbrica con tracciabilità
Anello di slittamento per capsule testato in fabbrica con tracciabilità

Anello di slittamento per capsule testato in fabbrica con tracciabilità

Luogo di origine Cina
Marca CENO
Certificazione CE,RoHS,UL,ISO9001
Numero di modello ACN35-06P-24S-03EM
Dettagli del prodotto
Grado di protezione:
IP40
Umidità operativa:
Al di sotto del 60% di umidità relativa
Temperatura operativa:
– 40°C a +60°C
Specifiche del filo:
Cavo in Teflon® stagnato AWG 17#/14#/28# @ UL; doppino schermato intrecciato a due conduttori (AWG 2
Tensione operativa:
0–280 VCA/VCC
Corrente per squillo/canale:
2 circuiti × 20 A (a 28 V); 2 circuiti × 15 A (a 28 V); 2 circuiti × 10 A (a 28 V); 24 circuiti di s
Rigidità dielettrica:
≥300 VCA a 50 Hz tra due circuiti qualsiasi
Resistenza di isolamento:
≥100 MΩ a 250 VCC
Variazione di resistenza di contatto:
≤30 mΩ (misurato a 50 giri/min)
Lunghezza del filo di piombo:
Rotore: 500mm; Statore: 300 mm
Velocità operativa:
0–100 giri/min
Metodo di montaggio:
Estremità del rotore fissata al mandrino fornito dal cliente tramite viti
materiale di contatto:
Metallo prezioso
Materiale dell'alloggiamento:
Lega di alluminio, sabbiata e nera
Termini di pagamento e di spedizione
Quantità di ordine minimo
1 pz
Prezzo
Negoziabile
Imballaggi particolari
Cartone
Tempi di consegna
Prêt-à-porter
Termini di pagamento
T/T, PayPal, Western Union, L/c
Capacità di alimentazione
10000 pezzi di mese
Descrizione del prodotto

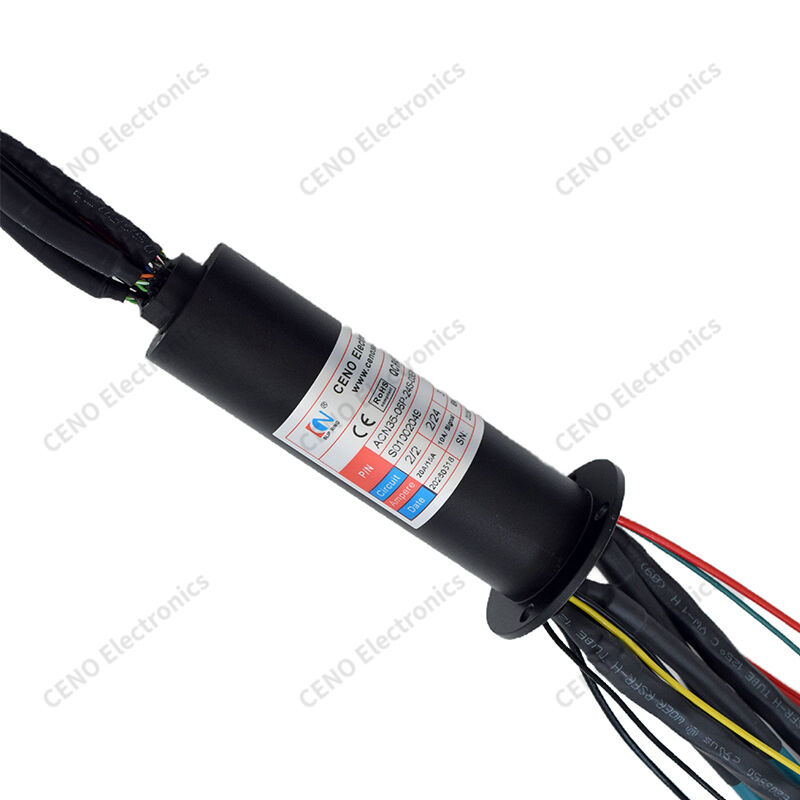

Collettore ad anelli testato in fabbrica con tracciabilità


ACN35-06P-24S-03EM  è un collettore ad anelli di tipo a capsula CENO che consente una rotazione continua illimitata a 360 gradi per trasferire potenza e segnali di controllo senza grovigli o rotture dei cavi. Le coppie di contatti in metallo prezioso integrate forniscono prestazioni elettriche stabili per l'integrazione di apparecchiature OEM di grande volume. Ogni unità è sottoposta a test completi in fabbrica con tracciabilità SN univoca. Sono dotati di cavi approvati UL per alte temperature. Sono disponibili modelli standard, oltre a soluzioni personalizzate flessibili per acquirenti all'ingrosso, ampiamente impiegati in macchinari rotanti e sistemi di automazione.


Caratteristiche

  • Contatti in metallo prezioso
  • Bassa coppia di rotazione
  • Coerenza di lotto
  • Tracciabilità SN
  • Alta isolazione
  • Bassa deriva di resistenza

Applicazioni

  • Piattaforme Pan-Tilt
  • Assemblaggi robotici
  • Tavoli rotanti
  • Macchine per il divertimento
  • Strumenti di prova
  • Apparecchiature di automazione

Opzionale

  • Numero di canali personalizzato
  • Lunghezza cavo modificata
  • Maggiore corrente nominale
  • Marcatura Private Label
  • Integrazione segnali speciali
  • Regolazione velocità estesa


Specifiche


ACN35-06P-24S-03EM

Specifiche

Grado di protezione

IP40

Umidità operativa

Inferiore al 60% RH

Temperatura operativa

–40°C a +60°C

Specifiche cavi

Cavo in Teflon® stagnato AWG 17#/14#/28# @ UL; coppia schermata ritorta a due conduttori (AWG 26#); CAT6

Tensione operativa

0–280 VAC/VDC

Corrente per anello/canale

2 circuiti × 20 A (a 28 V); 2 circuiti × 15 A (a 28 V); 2 circuiti × 10 A (a 28 V); 24 circuiti di segnale; 3 set di Ethernet a 100 Mbps

Rigidità dielettrica

≥300 VAC @ 50 Hz tra due circuiti qualsiasi

Resistenza di isolamento

≥100 MΩ @ 250 VDC

Variazione resistenza di contatto

≤30 mΩ (misurata a 50 rpm)

Lunghezza cavo di collegamento

Rotore: 500 mm; Statore: 300 mm

Velocità operativa

0–100 rpm

Metodo di montaggio

Estremità del rotore fissata al mandrino fornito dal cliente con viti

Materiale di contatto

Metallo prezioso

Materiale alloggiamento

Lega di alluminio, sabbiata e anodizzata nera


Disegno schematico

Anello di slittamento per capsule testato in fabbrica con tracciabilità


 Il nostro servizio
1. Rispondere alle richieste in 24 ore.
2. Si prega gentilmente di informarci quali articoli sono di vostro interesse e il prezzo ragionevole vi verrà fornito al ricevimento della vostra nuova richiesta il prima possibile.
3. Rispondere in dettaglio alla vostra domanda.
4. Risolvere il problema con voi durante l'utilizzo dei nostri prodotti.
5. Verranno offerti campioni per la nostra futura collaborazione.

FAQ

1. Cosa facciamo?
Ci concentriamo sullo sviluppo, progettazione, produzione di collettori ad anelli di alta qualità e offriamo varie soluzioni per sistemi rotanti.

2. Da quanto tempo siamo nel settore?
CENO ha avviato l'attività di collettori ad anelli dal 2009. Abbiamo migliaia di clienti che hanno accettato i nostri prodotti o servizi.

3. Cos'è un collettore ad anelli?
Un collettore ad anelli è un dispositivo elettromeccanico che consente la trasmissione di potenza e segnali elettrici da una struttura stazionaria a una rotante. Un collettore ad anelli può essere utilizzato in qualsiasi sistema elettromeccanico che richiede rotazione durante la trasmissione di potenza o segnali. Può migliorare le prestazioni meccaniche, semplificare il funzionamento del sistema ed eliminare i cavi soggetti a danni che pendono da giunti mobili.

4. Come scelgo un collettore ad anelli?
La corretta selezione di una soluzione di collettore ad anelli richiede dettagli sui parametri operativi della vostra applicazione, inclusi circuiti totali, tensione e ampere per circuito, velocità operativa e tipo di montaggio. Un buon punto di partenza per la vostra ricerca sono i nostri collettori ad anelli standard. Se siete sicuri che una soluzione personalizzata/modificata sia la più probabile o avete bisogno di assistenza nella vostra selezione, contattateci per iniziare.

5. Offrite collettori ad anelli personalizzati?
Sì, se siete sicuri che una soluzione personalizzata/modificata sia la più probabile o avete bisogno di assistenza nella vostra selezione, contattateci per iniziare. I nostri ingegneri troveranno la soluzione perfetta per le vostre esigenze.

Perché con CENO
CENO è un'azienda tecnologicamente avanzata nel campo dei collettori ad anelli che si occupa di ricerca e sviluppo, produzione e vendita. Disponiamo di attrezzature avanzate e strumenti di test ad alta precisione per garantire la qualità dei prodotti e prestazioni affidabili. L'area dello stabilimento copre 3000 metri quadrati ed è situata a Shenzhen, Cina.

Certificazione
ISO9001, CE, RoHS, UL, Antideflagrante

Vantaggio CENO
I membri del team di ingegneri hanno oltre 10 anni di esperienza nel campo dei collettori ad anelli. Gli operatori che lavorano su procedure critiche sono tutti qualificati da formazione interna.

Servizio offerto da CENO
Servizio di consulenza 24 ore su 24, 7 giorni su 7.
Produzione di massa e personalizzata.
Offerta di soluzioni per sistemi di rotazione a 360°.

Benvenuti a consultarci con le vostre richieste per qualsiasi sistema di rotazione a 360°. Vi forniremo un servizio completo rispondendo tempestivamente alle vostre richieste.
