Anello di slittamento a capsule multicanale con bassa crosstalk
  • Anello di slittamento a capsule multicanale con bassa crosstalk
  • Anello di slittamento a capsule multicanale con bassa crosstalk
  • Anello di slittamento a capsule multicanale con bassa crosstalk
  • Anello di slittamento a capsule multicanale con bassa crosstalk
  • Anello di slittamento a capsule multicanale con bassa crosstalk
  • Anello di slittamento a capsule multicanale con bassa crosstalk
  • Anello di slittamento a capsule multicanale con bassa crosstalk
Anello di slittamento a capsule multicanale con bassa crosstalk

Anello di slittamento a capsule multicanale con bassa crosstalk

Luogo di origine Cina
Marca CENO
Certificazione CE,RoHS,UL,ISO9001
Numero di modello ACN25J-09P1-19P-02HD
Dettagli del prodotto
Protezione ((Grado IP):
IP40
Umidità di lavoro:
60%UR
Temperatura di lavoro:
-20°C~+60°C
Tensione nominale:
2~110 CA/CC
Circuiti & corrente:
2 circuiti * HD-SDI ; 19 circuiti * 2A; 9 circuiti * 5A
Rigidità dielettrica:
≥200 VCA@50 Hz(P); ≥100 VCA@50 Hz(S)
Resistenza di isolamento:
≥50MΩ@200VCC(P) ; ≥10 MΩ@100 V CC(S)
Rumore elettrico:
Massimo 35 mΩ
Lunghezza del filo di piombo:
Rotore: 600±5mm; Statore: 600±5mm
Velocità di lavoro:
0 ~ 50rpm
materiale di contatto:
Oro ad oro
Materiale dell'alloggiamento:
Plastica ingegneristica
Termini di pagamento e di spedizione
Quantità di ordine minimo
1 pz
Prezzo
Negoziabile
Imballaggi particolari
Cartone
Tempi di consegna
Prêt-à-porter
Termini di pagamento
T/T, PayPal, Western Union, L/c
Capacità di alimentazione
10000 pezzi di mese
Descrizione del prodotto

Collettore ad anello a capsula multicanale con diafonia ridotta

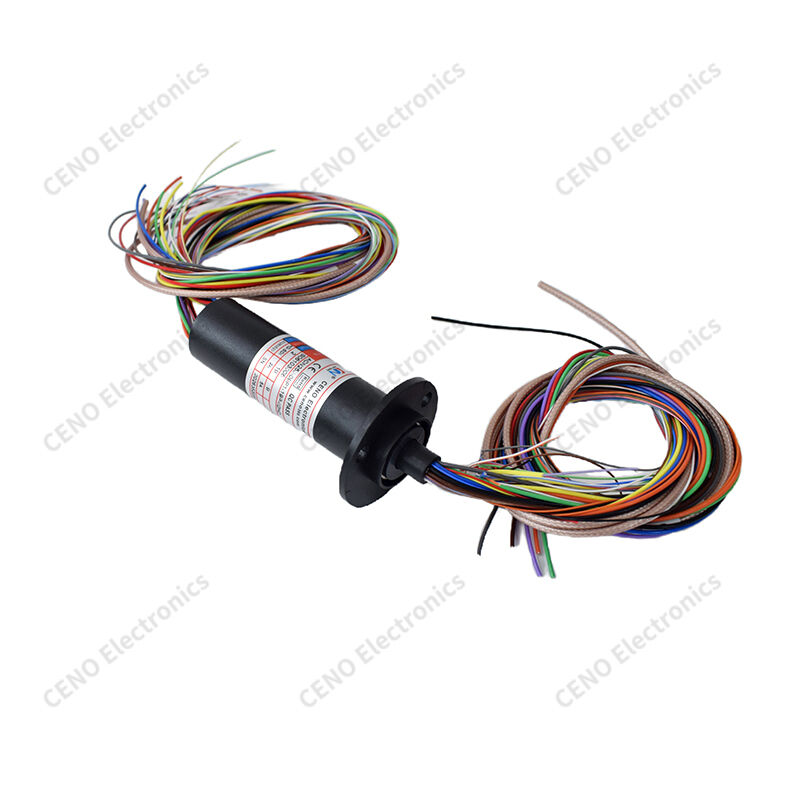

ACN25J-09P1-19P-02HD  è un collettore ad anello a capsula CENO multicanale con montaggio a flangia che offre una trasmissione stabile per numerosi segnali di controllo a bassa tensione e potenza minore. Ospitato in un compatto involucro in plastica ingegnerizzata da 22 mm, adotta un layout a circuito isolato e un fissaggio a bullone flangiato per resistere alle vibrazioni meccaniche. Ogni unità viene sottoposta a un'ispezione QC completa con conformità CE e registri di lotto tracciabili. I contatti in metallo prezioso fine mantengono la fluttuazione della resistenza di contatto al di sotto di 5 mΩ dopo test di durata di 7 milioni di rotazioni. I cablaggi multifiilo codificati a colori semplificano il cablaggio sul campo. La temperatura di lavoro copre da −40°C a +80°C. Elimina l'aggrovigliamento dei cavi durante la rotazione continua a 360 gradi e riduce i problemi di assemblaggio in loco per gli acquirenti all'ingrosso globali.


Caratteristiche

  • Circuiti multi-isolati
  • Montaggio a flangia
  • Resistente alle vibrazioni
  • Bassa diafonia

Applicazioni

  • Giunti rotanti robotici
  • Telecamere PTZ multi-segnale
  • Dispositivi di test rotanti
  • Attrezzature di ispezione di precisione

Opzionale

  • Lunghezza cablaggio personalizzata
  • Sezione del filo modificata
  • Numero di canali modificato
  • Layout cablaggio speciale


Specifiche


ACN25J-09P1-19P-02HD

Specifiche

Protezione (Grado IP)

IP40

Umidità di lavoro

60% RH

Temperatura di lavoro

-20°C~+60°C

Tensione nominale

2~110 AC/DC

Circuiti e corrente

2 circuiti * HD-SDI; 19 circuiti * 2A; 9 circuiti * 5A

Rigidità dielettrica

≥200VAC@50Hz(P); ≥100VAC@50Hz(S)

Resistenza di isolamento

≥50MΩ@200VDC(P); ≥10MΩ@100VDC(S)

Rumore elettrico

Max 35mΩ

Lunghezza cavo di piombo

Rotore: 600±5mm; Statore: 600±5mm

Velocità di lavoro

0~50 giri/min

Materiale di contatto

Oro su oro

Materiale dell'alloggiamento

Plastica ingegnerizzata


Disegno schematico

Anello di slittamento a capsule multicanale con bassa crosstalk


 Il nostro servizio
1. Rispondere alle richieste in 24 ore.
2. Si prega gentilmente di informarci quali articoli sono di vostro interesse e il prezzo ragionevole vi sarà fornito al ricevimento della vostra nuova richiesta il prima possibile.
3. Rispondere in dettaglio alla vostra domanda.
4. Risolvere il problema con voi durante l'utilizzo dei nostri prodotti.
5. I campioni vi saranno offerti per la nostra futura collaborazione.

FAQ

1. Cosa facciamo?
Ci concentriamo sullo sviluppo, progettazione, produzione di collettori ad anello di alta qualità e offriamo varie soluzioni per sistemi rotanti.

2. Da quanto tempo siamo nel settore?
CENO ha avviato l'attività di collettori ad anello dal 2009. Abbiamo migliaia di clienti che hanno accettato i nostri prodotti o servizi.

3. Cos'è un collettore ad anello?
Un collettore ad anello è un dispositivo elettromeccanico che consente la trasmissione di potenza e segnali elettrici da una struttura stazionaria a una rotante. Un collettore ad anello può essere utilizzato in qualsiasi sistema elettromeccanico che richiede rotazione durante la trasmissione di potenza o segnali. Può migliorare le prestazioni meccaniche, semplificare il funzionamento del sistema ed eliminare i cavi soggetti a danni che pendono da giunti mobili.

4. Come scelgo un collettore ad anello?
La corretta selezione di una soluzione di collettore ad anello richiede dettagli sui parametri operativi della vostra applicazione, inclusi circuiti totali, tensione e corrente per circuito, velocità operativa e tipo di montaggio. Un buon punto di partenza per la vostra ricerca sono i nostri collettori ad anello standard. Se siete sicuri che una soluzione personalizzata/modificata sia la più probabile o avete bisogno di assistenza nella vostra selezione, contattateci per iniziare.

5. Offrite collettori ad anello personalizzati?
Sì, se siete sicuri che una soluzione personalizzata/modificata sia la più probabile o avete bisogno di assistenza nella vostra selezione, contattateci per iniziare. I nostri ingegneri proporranno una soluzione perfetta per le vostre esigenze.

Perché con CENO
CENO è un'azienda tecnologicamente avanzata nel campo dei collettori ad anello che si occupa di ricerca e sviluppo, produzione e vendita. Disponiamo di attrezzature avanzate e strumenti di test ad alta precisione per garantire la qualità dei prodotti e prestazioni affidabili. L'area dello stabilimento copre 3000 metri quadrati ed è situata a Shenzhen, Cina.

Certificazione
ISO9001, CE, RoHS, UL, Antideflagrante

Vantaggio CENO
I membri del team di ingegneri hanno più di 10 anni di esperienza nel campo dei collettori ad anello. Gli operatori che lavorano su procedure critiche sono tutti qualificati da formazione interna.

Servizio fornito da CENO
Servizio di consulenza 24 ore su 24, 7 giorni su 7.
Produzione di massa e personalizzata.
Offerta di soluzioni per sistemi di rotazione a 360°.

Benvenuti a consultarvi con le vostre richieste per qualsiasi sistema di rotazione a 360°. Vi forniremo un servizio completo per rispondere tempestivamente alle vostre richieste.
