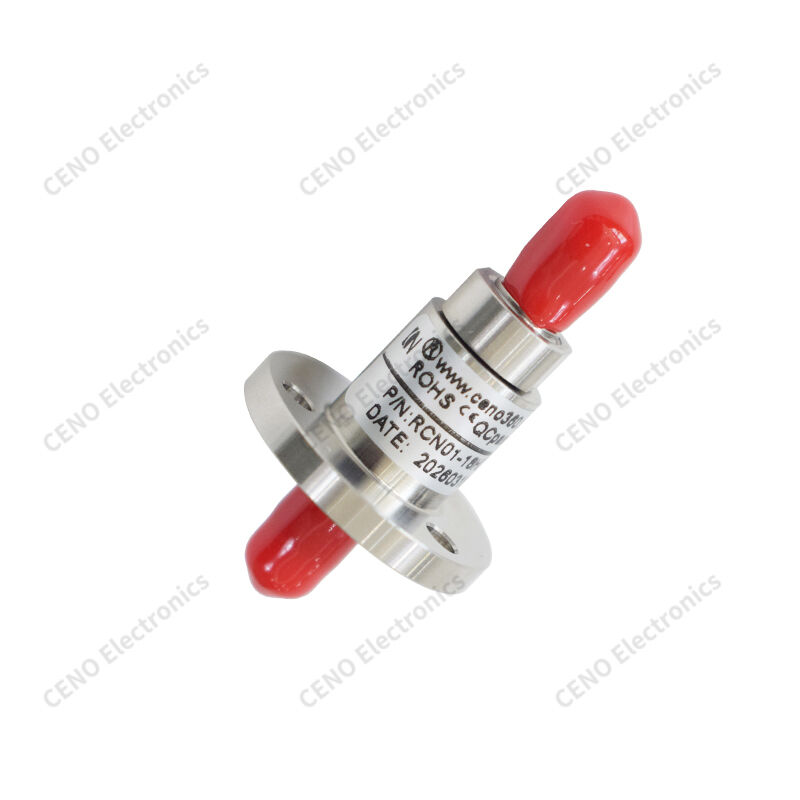

Giunto rotante RF a canale singolo con montaggio a flangia

Giunto rotante RF a canale singolo con montaggio a flangia

Luogo di origine Cina
Marca CENO
Certificazione CE,RoHS,ISO9001,UL
Numero di modello RCN01-18HZ
Dettagli del prodotto
Canale:
1
Tipo di interfaccia:
SMA-K (50Ω)
Gamma di frequenza:
DC-18GHz
Potenza media, max.:
100 W @ CC ~ 2 GHz; 50 W a 2 ~ 8 GHz; 25 W@8~15 GHz; 20 W a 15 ~ 18 GHz
VSWR, massimo:
1.25
Variazione VSWR, max:
0,05
Perdita di inserzione, massima:
0,3 dB
Variazione della perdita di inserzione, max:
0,05 dB
Velocità di rotazione, max.:
300 giri / min
Coppia di partenza:
≤0,1 nm
Temperatura operativa:
-40℃~+70℃
Temperatura di conservazione:
-55℃~+85℃
Umidità:
< 95%
Materiale dell'alloggiamento:
Acciaio inossidabile
Grado di protezione:
Protezione IP41
Termini di pagamento e di spedizione
Quantità di ordine minimo
1 pz
Prezzo
Negoziabile
Imballaggi particolari
Richiesta di Cartons/As
Tempi di consegna
1 Settimane
Termini di pagamento
T/T,PayPal,Western Union
Capacità di alimentazione
1000 pezzi al mese
Descrizione del prodotto

Articolo rotante RF a singolo canale montato su flange


RCN01-18HZ è un giunto rotante RF a canale singolo montato su una flangia CENO che fornisce una trasmissione continua a rotazione a 360° di segnali radio ad alta frequenza tra apparecchiature stazionarie e rotanti.Costruito con cavità interna coassiale lavorata con precisione per mantenere una corrispondenza stabile dell'impedenza durante la rotazione, realizza basse perdite di inserimento e leggere fluttuazioni di VSWR. Adottando un alloggiamento in acciaio inossidabile e un rivestimento di contatto resistente all'usura, il componente garantisce prestazioni elettriche costanti a lungo termine.Questo connettore rotativo standardizzato è conforme ai requisiti RoHS, supporta la fornitura all'ingrosso di grandi quantità. personalizzazione sulla gamma di frequenze, tipi di connettori e opzioni di marcatura è disponibile per soddisfare diverse richieste di test a microonde e apparecchiature rotanti wireless.


Caratteristiche

  • Basso VSWR
  • Lunga durata di vita
  • Montaggio delle flange
  • Basse perdite di segnale

Applicazioni

  • Tester a microonde
  • Punto di inclinazione radar
  • Unità di rilevamento RF
  • Dispositivo rotativo senza fili

Opzionale

  • Tipi di connettori
  • Regolazione della frequenza
  • Sigillazione migliorata
  • Dimensione personalizzata

Specificità

RCN01-18HZ

Specificità

Canale

1

Tipo di interfaccia

SMA-K (50Ω)

Intervallo di frequenza

DC-18GHz

Potenza media, Max.

100W@DC~2GHz; 50W@2~8GHz; 25W@8~15GHz; 20W@15~18GHz

VSWR, Max.

1.25

Variazione VSWR, Max

0.05

Perdita di inserimento, max.

0.3 dB

Variazione della perdita di inserimento, max.

00,05 dB

Velocità di rotazione, max.

300 giri al minuto

Torsione di avvio

≤ 0,1 Nm

Temperatura di funzionamento

-40°C+70°C

Temperatura di conservazione

-55°C~+85°C

Umidità

< 95%

Materiale per le abitazioni

Acciaio inossidabile

Classificazione di protezione

Protezione IP41


Disegno di contorno

Giunto rotante RF a canale singolo con montaggio a flangia


CENO Power/Signal + Fiber Opticrotary serie di prodotti comuni

L'anello di scivolo integrato è una serie non standard CENO. POWER/SIGNAL + FIBRA OPTICA ROTARY JOINT progettato in base a una specifica applicazione, per integrare i circuiti di corrente, segnale e giunto di fibra ottica.La sua corrente può raggiungere diverse centinaia di ampere e il suo segnale può coprire tutti i tipi di segnale basato su applicazioni rilevanti. Fibra ottica comune includono sigell-mode e multimode con canale diverso da canale di segnale a dozzine di canali.poi è ampiamente utilizzato in opzione gru elettrica.


Giunto rotante RF a canale singolo con montaggio a flangia
