Anello di slittamento a tracciato per una potenza rotativa affidabile e una trasmissione del segnale

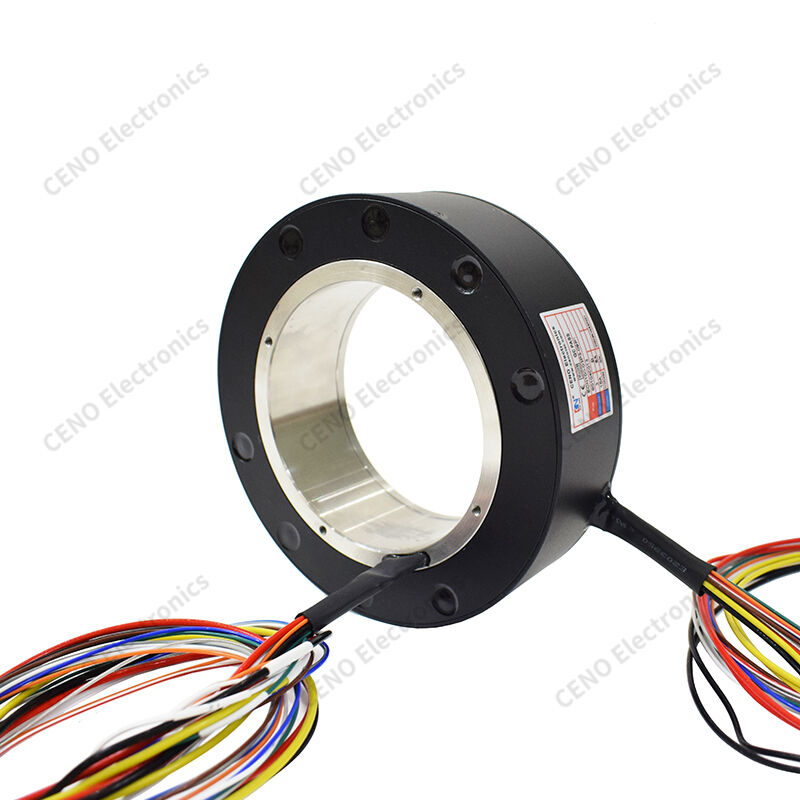

ECN100-03P3-09P1 è un arco cavo CENO attraverso un anello di scivolo con alloggiamento in lega di alluminio per trasmissione di energia e segnale industriale.Permette gli alberi, tubi d'aria e cavi per passare attraverso il centro, risparmiando spazio di installazione per attrezzature rotanti.realizza una rotazione infinita a 360° senza intreccio di filiEquipaggiato con fili separati a codici di colore sia alle estremità del rotore che dello statore per una facile cablaggio, con manicotti di cavo resistenti all'usura per evitare la rottura del filo.È certificato CE ed è ampiamente utilizzato in macchine rotative automatizzate con rigide esigenze di rotazione continua.
Caratteristiche
- Grandi per l'apertura
- Casco in lega
- Contatto con metalli preziosi
- Cavi codificati per colore
- Segnale stabile
- Lunga durata di vita
Applicazioni
- Tavoli di lavoro rotativi
- PTZ di sorveglianza
- Macchine e apparecchi per la costruzione
- Articulazioni per robot
- Dischi rotanti per radar
- Dispositivi rotanti medici
Opzionale
- Numero di canali personalizzati
- Corrente diversa
- Velocità di rotazione superiore
- Conchiglia sigillata IP
- Integrazione del segnale
- Lunghezza del filo su misura
Specificità
|
ECN100-03P3-09P1
|
Specificità
|
|
Classe di protezione
|
Protezione IP54
|
|
Umidità di funzionamento
|
< 90%
|
|
Temperatura di funzionamento
|
-40°C ~ +80°C
|
|
Specifiche del filo
|
AWG14# filo teflon® placcato in stagno (UL); AWG16# filo teflon® placcato in stagno (UL); AWG22# filo teflon® placcato in stagno (UL)
|
|
Tensione di funzionamento
|
380 VAC
|
|
Circuito/corrente
|
3 circuiti × 15 A; 9 circuiti × 5 A
|
|
Forza dielettrica
|
≥ 1000 VAC @ 50 Hz tra due circuiti
|
|
Resistenza all'isolamento
|
500 MΩ @ 500 VDC
|
|
Fluctuazione della resistenza di contatto
|
≤ 70 mΩ (misurato a 50 giri/min)
|
|
Lunghezza del filo di piombo: rotore
|
800 mm; statore: 800 mm
|
|
Velocità di funzionamento
|
0 ̊50 giri/min
|
|
Metodo di montaggio
|
L'estremità del rotore fissata al fusibile fornito dal cliente tramite viti
|
|
Materiale di contatto
|
Metalli preziosi
|
|
Materiale per le abitazioni
|
Leghe di alluminio, sabbiate e anodizzate in nero
|
|
Diametro del foro
|
100 mm
|
Disegno di contorno
Il nostro servizio
1Rispondete alle richieste entro 24 ore.
2. Si prega di informarci quali sono gli articoli che vi interessano e il prezzo ragionevole vi sarà fornito al ricevimento della vostra nuova inchiesta ASAP.
3Risponda alla sua domanda in dettaglio.
4- Risolto il problema con voi durante l'utilizzo dei nostri prodotti.
5I campioni verranno offerti per la nostra futura cooperazione.
Domande frequenti
1Cosa facciamo?
Ci concentriamo sullo sviluppo, la progettazione, la produzione di sliprings di alta qualità e offriamo varie soluzioni per sistemi rotanti.
2Da quanto tempo siamo nel settore?
CENO ha fondato l'attività degli anelli di scivolo dal 2009.
3Cos'e' un anello di scivolo?
Un anello di scivolo è un dispositivo elettromeccanico che consente la trasmissione di potenza e segnali elettrici da una struttura stazionaria a una struttura rotante.Un anello di scivolo può essere utilizzato in qualsiasi sistema elettromeccanico che richiede rotazione durante la trasmissione di potenza o segnaliPuò migliorare le prestazioni meccaniche, semplificare il funzionamento del sistema ed eliminare i fili soggetti a danni appesi a giunti mobili.
4Come faccio a scegliere un anello?
La corretta selezione di una soluzione ad anello di scivolo richiede dettagli sui parametri operativi dell'applicazione, compresi i circuiti totali, la tensione e gli ampere per circuito, la velocità di funzionamento e il tipo di montaggio.Un buon punto di partenza per la ricerca è con i nostri anelli di scivolo standard.Se siete sicuri che una soluzione personalizzata/modificata sia molto probabilmente necessaria o avete bisogno di assistenza nella vostra selezione, contattateci per iniziare.
5Offrite anelli personalizzati?
Sì, se siete sicuri che una soluzione personalizzata/modificata sia molto probabilmente necessaria o avete bisogno di assistenza nella vostra selezione, contattateci per iniziare.I nostri ingegneri troveranno la soluzione perfetta per le vostre esigenze..
Perché con il CENO
CENO è una società tecnologica nel settore degli anelli di scivolo che si occupa di ricerca e sviluppo, produzione e vendita.Abbiamo attrezzature avanzate e strumenti di prova di alta precisione per garantire la qualità dei prodotti e prestazioni affidabiliL'impianto si estende su 3000 metri quadrati e si trova a Shenzhen, in Cina.
Certificazione
ISO9001, CE, RoHS, UL, a prova di esplosione
Vantaggio CENO
I membri del team di ingegneria hanno più di 10 anni di esperienza nel campo degli anelli di scivolo. Gli operatori che lavorano su procedure critiche sono tutti qualificati da una formazione interna.
Servizio fornito dal CENO
Servizio di consulenza 24 ore su 24, 7 giorni su 7.
Produzione di massa e su misura.
Soluzione offerta per il sistema di rotazione a 360°.
Benvenuti a consultarci con le vostre richieste per qualsiasi sistema di rotazione a 360 °. Forniremo un servizio di un solo stop per rispondere tempestivamente alle vostre richieste.
