Anello di scivolo multicanale per trasmissione a rotazione illimitata a 360°
  • Anello di scivolo multicanale per trasmissione a rotazione illimitata a 360°
  • Anello di scivolo multicanale per trasmissione a rotazione illimitata a 360°
  • Anello di scivolo multicanale per trasmissione a rotazione illimitata a 360°
  • Anello di scivolo multicanale per trasmissione a rotazione illimitata a 360°
  • Anello di scivolo multicanale per trasmissione a rotazione illimitata a 360°
  • Anello di scivolo multicanale per trasmissione a rotazione illimitata a 360°
  • Anello di scivolo multicanale per trasmissione a rotazione illimitata a 360°
Anello di scivolo multicanale per trasmissione a rotazione illimitata a 360°

Anello di scivolo multicanale per trasmissione a rotazione illimitata a 360°

Luogo di origine Cina
Marca CENO
Certificazione CE,RoHS,UL,ISO9001
Numero di modello ECN055-C-13P4
Dettagli del prodotto
Grado di protezione:
IP00
Umidità operativa:
<60% di umidità relativa
Temperatura operativa:
da –20°C a +60°C
Tensione operativa:
0–230 VCA/VCC
Numero di circuiti/corrente:
13 circuiti × 25 A
Rigidità dielettrica:
≥1000 VCA a 50 Hz tra i circuiti (corrente)
Resistenza di isolamento:
500 MΩ a 500 VCC (corrente)
Fluttuazione di resistenza di contatto:
≤30 mΩ (a 50 giri/min)
Lunghezza del filo di piombo:
Rotore: morsettiera da 4,0 mm²; Statore: morsettiera da 4,0 mm²
Velocità operativa:
0–200 giri/min
Metodo di montaggio:
Lato del rotore fissato all'albero fornito dal cliente mediante viti
materiale di contatto:
Grafite-rame
Materiale dell'alloggiamento:
Lega di alluminio, sabbiata e anodizzata nera
Diametro del foro passante:
∅55 mm
Termini di pagamento e di spedizione
Quantità di ordine minimo
1 pz
Prezzo
Negoziabile
Imballaggi particolari
Cartone
Tempi di consegna
Prêt-à-porter
Termini di pagamento
T/T, PayPal, Western Union, L/c
Capacità di alimentazione
10000 pezzi di mese
Descrizione del prodotto

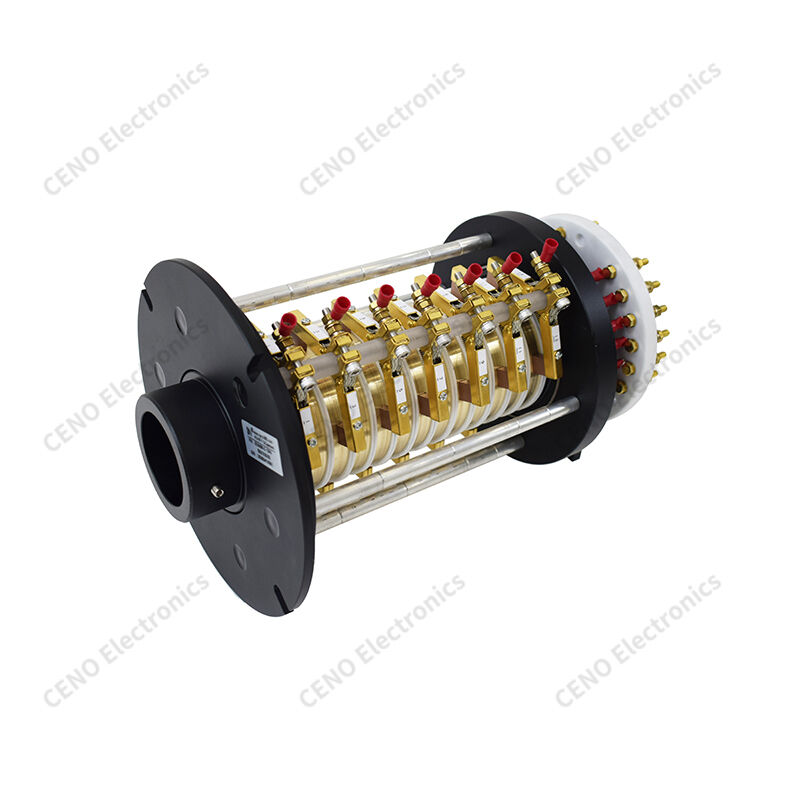

Anello di scivolo multicanale per trasmissione a rotazione illimitata a 360°


ECN055-C-13P4  is CENO  High-Current Multi-Channel Through-Bore Slip Ring is a rotary electrical joint designed to transmit large power currents and control signals while supporting 360° unlimited continuous rotationEsso è costituito da anelli rotori in rame placcati in oro e da gruppi di spazzole elastici in lega d'oro, con strati di isolamento isolati tra ogni canale di circuito per prevenire i cortocircuiti.L'albero cavo centrale consente caviI terminali del rotore e dello statore sono dotati di tappi isolanti per il cablaggio sicuro,con un supporto di montaggio in alluminio per installazioni stabili, adatto a apparecchiature industriali rotanti di lunga durata.



Caratteristiche

  • rotazione a 360°
  • Contatto di placcatura d'oro
  • Trasmissione multicanale
  • Basse perdite di attrito
  • Progettazione dell'albero cavo
  • Gran carico di corrente

Applicazioni

  • Turbina eolica
  • Granate rotanti
  • Giradischi per radar
  • Macchine per elettroplatazione
  • Macchine per scavare gallerie
  • Attrezzature di divertimento

Opzionale

  • Corrente personalizzata
  • Canali di segnale supplementari
  • Grado speciale di isolamento
  • Rivestimento resistente alla corrosione
  • Flancia di montaggio su misura

Specificità

Codice di riferimento:

Specificità

Classificazione di protezione

IP00

Umidità di esercizio

RH < 60%

Temperatura di funzionamento

¥20°C a +60°C

tensione di funzionamento

0 ̊ 230 VAC/VDC

Numero di circuiti / corrente

13 circuiti × 25 A

Resistenza dielettrica

≥ 1000 VAC @ 50 Hz tra i circuiti (corrente)

Resistenza dell'isolamento

500 MΩ @ 500 VDC (corrente)

Fluctuazione della resistenza di contatto

≤ 30 mΩ (a 50 giri al minuto)

Lunghezza del filo

rotore: blocco terminale di 4,0 mm2;

Stator: blocco terminale da 4,0 mm2

Velocità di funzionamento

0 ‰ 200 giri/min

Metodo di montaggio

lato del rotore fissato con viti all'albero fornito dal cliente

Materiale di contatto

Grafite di rame

Materiale di alloggiamento

Leghe di alluminio, sabbiate e anodizzate in nero

Diametro del foro

55 mm


Disegno di contorno

Anello di scivolo multicanale per trasmissione a rotazione illimitata a 360° 0

Il nostro servizio
1Rispondete alle richieste entro 24 ore.
2. Si prega di informarci quali sono gli articoli che vi interessano e il prezzo ragionevole vi sarà fornito al ricevimento della vostra nuova inchiesta ASAP.
3Risponda alla sua domanda in dettaglio.
4- Risolto il problema con voi durante l'utilizzo dei nostri prodotti.
5I campioni verranno offerti per la nostra futura cooperazione.

Domande frequenti

1Cosa facciamo?
Ci concentriamo sullo sviluppo, la progettazione, la produzione di sliprings di alta qualità e offriamo varie soluzioni per sistemi rotanti.

2Da quanto tempo siamo nel settore?
CENO ha fondato l'attività degli anelli di scivolo dal 2009.

3Cos'e' un anello di scivolo?
Un anello di scivolo è un dispositivo elettromeccanico che consente la trasmissione di potenza e segnali elettrici da una struttura stazionaria a una struttura rotante.Un anello di scivolo può essere utilizzato in qualsiasi sistema elettromeccanico che richiede rotazione durante la trasmissione di potenza o segnaliPuò migliorare le prestazioni meccaniche, semplificare il funzionamento del sistema ed eliminare i fili soggetti a danni appesi a giunti mobili.

4Come faccio a scegliere un anello?
La corretta selezione di una soluzione ad anello di scivolo richiede dettagli sui parametri operativi dell'applicazione, compresi i circuiti totali, la tensione e gli ampere per circuito, la velocità di funzionamento e il tipo di montaggio.Un buon punto di partenza per la ricerca è con i nostri anelli di scivolo standard.Se siete sicuri che una soluzione personalizzata/modificata sia molto probabilmente necessaria o avete bisogno di assistenza nella vostra selezione, contattateci per iniziare.

5Offrite anelli personalizzati?
Sì, se siete sicuri che una soluzione personalizzata/modificata sia molto probabilmente necessaria o avete bisogno di assistenza nella vostra selezione, contattateci per iniziare.I nostri ingegneri troveranno la soluzione perfetta per le vostre esigenze..

Perché con il CENO
CENO è una società tecnologica nel settore degli anelli di scivolo che si occupa di ricerca e sviluppo, produzione e vendita.Abbiamo attrezzature avanzate e strumenti di prova di alta precisione per garantire la qualità dei prodotti e prestazioni affidabiliL'impianto si estende su 3000 metri quadrati e si trova a Shenzhen, in Cina.

Certificazione
ISO9001, CE, RoHS, UL, a prova di esplosione

Vantaggio CENO
I membri del team di ingegneria hanno più di 10 anni di esperienza nel campo degli anelli di scivolo. Gli operatori che lavorano su procedure critiche sono tutti qualificati da una formazione interna.

Servizio fornito dal CENO
Servizio di consulenza 24 ore su 24, 7 giorni su 7.
Produzione di massa e su misura.
Soluzione offerta per il sistema di rotazione a 360°.

Benvenuti a consultarci con le vostre richieste per qualsiasi sistema di rotazione a 360 °. Forniremo un servizio di un solo stop per rispondere tempestivamente alle vostre richieste.
