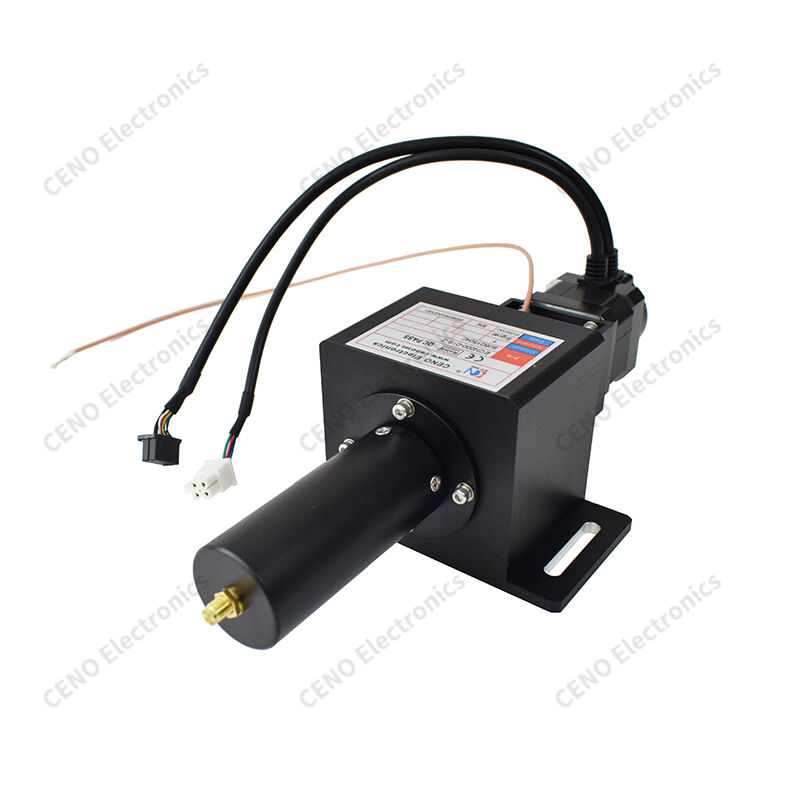

Anello di scivolo ibrido con un canale coassiale RF
  • Anello di scivolo ibrido con un canale coassiale RF
  • Anello di scivolo ibrido con un canale coassiale RF
  • Anello di scivolo ibrido con un canale coassiale RF
  • Anello di scivolo ibrido con un canale coassiale RF
  • Anello di scivolo ibrido con un canale coassiale RF
  • Anello di scivolo ibrido con un canale coassiale RF
  • Anello di scivolo ibrido con un canale coassiale RF
Anello di scivolo ibrido con un canale coassiale RF

Anello di scivolo ibrido con un canale coassiale RF

Luogo di origine Cina
Marca CENO
Certificazione CE,RoHS,ISO9001,UL
Numero di modello ECN000-01S-Z
Dettagli del prodotto
Grado di protezione:
IP51
Umidità operativa:
Al di sotto del 60% di umidità relativa
Temperatura operativa:
-20°C ~ +60°C
Tensione operativa:
240 VCA
Numero di circuiti/corrente:
1 canale × segnale ad alta frequenza
Rigidità dielettrica:
≥500 V a 50 Hz tra i circuiti
Resistenza di isolamento:
100 MΩ a 100 VCC
Valore di fluttuazione della resistenza di contatto:
≤30 mΩ (a 30 rps / 15 rps)
Velocità operativa:
0~2000 giri/min
Lunghezza del cavo:
Lato rotore: 300 mm; Lato statore: 300 mm
Materiale di contatto:
Metallo prezioso
Materiale dell'alloggiamento:
Lega di alluminio, sabbiata e anodizzata nera
Termini di pagamento e di spedizione
Quantità di ordine minimo
1 pezzo
Prezzo
Negoziabile
Imballaggi particolari
Richiesta di Cartons/As
Tempi di consegna
1 Settimane
Termini di pagamento
T/T,PayPal,Western Union
Capacità di alimentazione
1000 pezzi al mese
Descrizione del prodotto

Collettore rotante ibrido con un canale coassiale RF


ECN000-01S-Z è un collettore ibrido integrato CENO che combina circuiti di controllo di corrente debole multicanale e un canale coassiale RF, consentendo una rotazione continua illimitata a 360° per trasferire simultaneamente segnali di controllo a bassa tensione e segnali RF ad alta frequenza. È dotato di un componente tampone ondulato per compensare le vibrazioni assiali e salvaguardare i gruppi di contatti interni di precisione, abbinato a una piastra di montaggio regolabile con fessura per un'installazione flessibile.


Caratteristiche

  • Tripla integrazione del segnale
  • Ammortizzatore di vibrazioni
  • Cablaggio anti-crosstalk
  • Supporto regolabile
  • Schermatura EMI

Applicazioni

  • Giradischi per test RF
  • Ispezione ottica
  • Gimbal ottico
  • Attrezzature CND
  • Piattaforma rotante Vision

Opzionale

  • Porta in fibra personalizzata
  • Terminale di cablaggio
  • Velocità di rotazione
  • Protezione IP
  • Canali di segnale aggiuntivi

Specifica

ECN000-01S-Z

Specifica

Grado di protezione

 IP51

Umidità operativa

Al di sotto del 60% di umidità relativa

Temperatura operativa

-20°C~+60°C

Tensione operativa

240 VCA

Numero di circuiti/corrente

1 canale × segnale ad alta frequenza

Rigidità dielettrica

≥500 V a 50 Hz tra i circuiti

Resistenza di isolamento

100 MΩ a 100 VCC

Valore di fluttuazione della resistenza di contatto

≤30 mΩ (a 30 rps / 15 rps)

Velocità operativa

0~2000 giri/min

Lunghezze dei cavi

Lato rotore: 300 mm; Lato statore: 300 mm

Materiale di contatto

Metallo prezioso

Materiale dell'alloggiamento

Lega di alluminio,

sabbiato e anodizzato nero


Disegno di assieme

Anello di scivolo ibrido con un canale coassiale RF 0


Serie di prodotti giunti CENO Potenza/Segnale + Fibra Ottica

L'anello collettore integrato è una serie non standard CENO. GIUNTO ROTANTE POTENZA / SEGNALE + FIBRA OTTICA progettato in base all'applicazione speciale, per integrare la corrente, i circuiti di segnale e il giunto in fibra ottica. La sua corrente può raggiungere diverse centinaia di ampere e il suo segnale può coprire tutti i tipi di segnali in base all'applicazione pertinente. I giunti in fibra ottica includono la modalità sigell e la modalità multimodale con canali diversi dal canale del segnale a dozzine di canali. Questo tipo di collettore integrato ottiene buone prestazioni e varie funzioni, quindi è ampiamente utilizzato nelle gru elettriche opzionali.


Anello di scivolo ibrido con un canale coassiale RF 1
