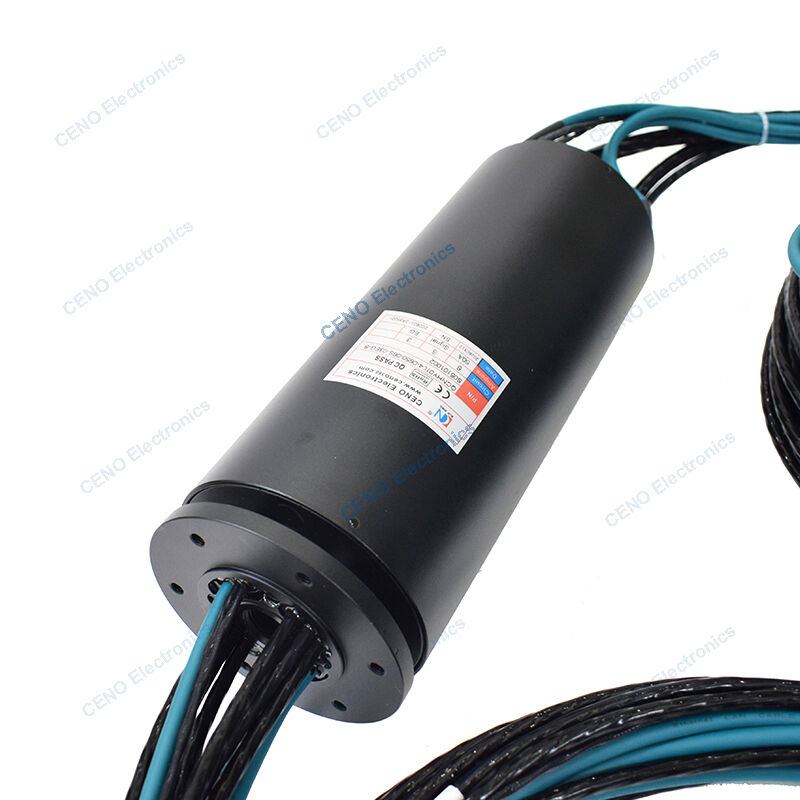

Unione rotante pneumatica e Ethernet di potenza integrata RS485 per sistema industriale
QCNHY0104-0650-06S-03EG-B è integrare anello di scivolo con Power, RS485, segnale Ethernet e 1 canale Air Rotary Union.L'anello di scivolo elettrico e l'anello di scivolo combinato pneumatico o idraulico sono progettati per alcune applicazioni speciali che richiedono sia anello elettrico che pnLa CommissioneIl CENO ha sviluppato questo tipo di anello di scivolo, che è più conveniente per gli utenti nell'installazione e nell'uso, sfruttando i propri vantaggi tecnici. Per ulteriori informazioni contattateci.
Caratteristiche
U Le forme di tenuta devono essere selezionate in base alle diverse applicazioni.
U Prestazioni stabili, lunga durata
U La parte dell'anello di scivolo elettrico può integrare i segnali di corrente e vari segnali
Applicazioni
U Prodotti chimici e farmaceutici
U Trasformazione alimentare
U Macchine per il taglio a laser
U Macchine e apparecchi per il riempimento
U Apparecchiature mediche
Opzionale
U Circuito, tensione, corrente
U Canali e pressione dell'aria
U Contatto / Materiali per l' alloggio
U Grado di protezione
U Velocità di lavoro & temperatura
Specificità
|
QCNHY0104-0650-06S-03EG-B Specificità
|
|
Correnti e circuiti
|
6 * 50A; 4 * segnale; 1 * segnale RS485; 3 * 1000M Ethernet
|
|
Tensione nominale
|
0 ~ 220 VAC/VDC
|
|
Resistenza dielettrica
|
≥1000VAC@50Hz;≥300VAC@50Hz
|
|
Resistenza all'isolamento
|
≥500MΩ@500VDC;≥100MΩ@100VDC
|
|
Onda di resistenza di contatto
|
≤ 30mΩ
|
|
Temperatura di funzionamento
|
-20°C~+60°C
|
|
Umidità di lavoro
|
60 % RH
|
|
Grado di protezione IP
|
IP51
|
|
Velocità di funzionamento
|
0~100rpm
|
|
Diametro esterno
|
Ø105 mm
|
|
Materiale di contatto
|
D' oro in oro
|
|
Materiale di alloggiamento
|
Leghe di alluminio
|
|
Unione del Rotary
|
Parametri
|
|
Canali
|
1 * aria
|
|
Pressione massima
|
1.0MPa
|
Disegno di contorno
Commento
Gli anelli integrati sono indispensabili per i macchinari che richiedono sia energia elettrica che trasmissione pneumatica o idraulica.Questi anelli di scivolo sono costituiti da un pneumatico rotante unione e un segnale rotativo giunto, che si combinano per darvi un canale per l'aria e 50 circuiti per un collettore di segnali.
I vantaggi di un anello di scivolo integrato sono numerosi: in primo luogo, semplifica il processo di cablaggio e installazione per l'utente finale.Invece di dover installare anelli di slittamento separati per l'alimentazione e la trasmissioneIn questo modo si risparmia tempo e si riduce la complessità dell'intera macchina.
Un altro vantaggio è che un anello di scivolo integrato aiuta a ridurre il numero di punti di potenziale guasto.Questo significa meno punti di fallimento potenziali, il che significa una macchina più robusta e affidabile.
Un altro vantaggio di un anello di scivolo integrato è che offre una maggiore flessibilità operativa..Questo è particolarmente utile nelle applicazioni in cui la macchina deve ruotare fornendo allo stesso tempo aria o fluido.
In conclusione, gli anelli di scivolo integrati forniscono ai progettisti e agli operatori di macchine una soluzione affidabile, facile da installare e versatile per la trasmissione accoppiata ai requisiti di potenza.di altezza superiore a 600 mm, gli anelli di scivolo integrati sono un'opzione conveniente ed efficiente per qualsiasi applicazione della macchina in cui l'affidabilità e la flessibilità sono una priorità assoluta.
Il nostro servizio
1Rispondete alle richieste entro 24 ore.
2. Si prega di informarci quali sono gli articoli che vi interessano e il prezzo ragionevole vi sarà fornito al ricevimento della vostra nuova inchiesta ASAP.
3Risponda alla sua domanda in dettaglio.
4- Risolto il problema con voi durante l'utilizzo dei nostri prodotti.
5I campioni verranno offerti per la nostra futura cooperazione.
Domande frequenti
1Cosa facciamo?
Ci concentriamo sullo sviluppo, la progettazione, la produzione di sliprings di alta qualità e offriamo varie soluzioni per sistemi rotanti.
2Da quanto tempo siamo nel settore?
CENO ha fondato l'attività degli anelli di scivolo dal 2009.
3Cos'e' un anello di scivolo?
Un anello di scivolo è un dispositivo elettromeccanico che consente la trasmissione di potenza e segnali elettrici da una struttura stazionaria a una struttura rotante.Un anello di scivolo può essere utilizzato in qualsiasi sistema elettromeccanico che richiede rotazione durante la trasmissione di potenza o segnaliPuò migliorare le prestazioni meccaniche, semplificare il funzionamento del sistema ed eliminare i fili soggetti a danni appesi a giunti mobili.
4Come faccio a scegliere un anello?
La corretta selezione di una soluzione ad anello di scivolo richiede dettagli sui parametri operativi dell'applicazione, compresi i circuiti totali, la tensione e gli ampere per circuito, la velocità di funzionamento e il tipo di montaggio.Un buon punto di partenza per la ricerca è con i nostri anelli di scivolo standard.Se siete sicuri che una soluzione personalizzata/modificata sia molto probabilmente necessaria o avete bisogno di assistenza nella vostra selezione, contattateci per iniziare.
5Offrite anelli personalizzati?
Sì, se siete sicuri che una soluzione personalizzata/modificata sia molto probabilmente necessaria o avete bisogno di assistenza nella vostra selezione, contattateci per iniziare.I nostri ingegneri troveranno la soluzione perfetta per le vostre esigenze..
Perché con il CENO
CENO è una società tecnologica nel settore degli anelli di scivolo che si occupa di ricerca e sviluppo, produzione e vendita.Abbiamo attrezzature avanzate e strumenti di prova di alta precisione per garantire la qualità dei prodotti e prestazioni affidabiliL'impianto si estende su 3000 metri quadrati e si trova a Shenzhen, in Cina.
Certificazione
ISO9001, CE, RoHS, UL, a prova di esplosione
Vantaggio CENO
I membri del team di ingegneria hanno più di 10 anni di esperienza nel campo degli anelli di scivolo. Gli operatori che lavorano su procedure critiche sono tutti qualificati da una formazione interna.
Servizio fornito dal CENO
Servizio di consulenza 24 ore su 24, 7 giorni su 7.
Produzione di massa e su misura.
Soluzione offerta per il sistema di rotazione a 360°.
Benvenuti a consultarci con le vostre richieste per qualsiasi sistema di rotazione a 360 °. Forniremo un servizio di un solo stop per rispondere tempestivamente alle vostre richieste.
