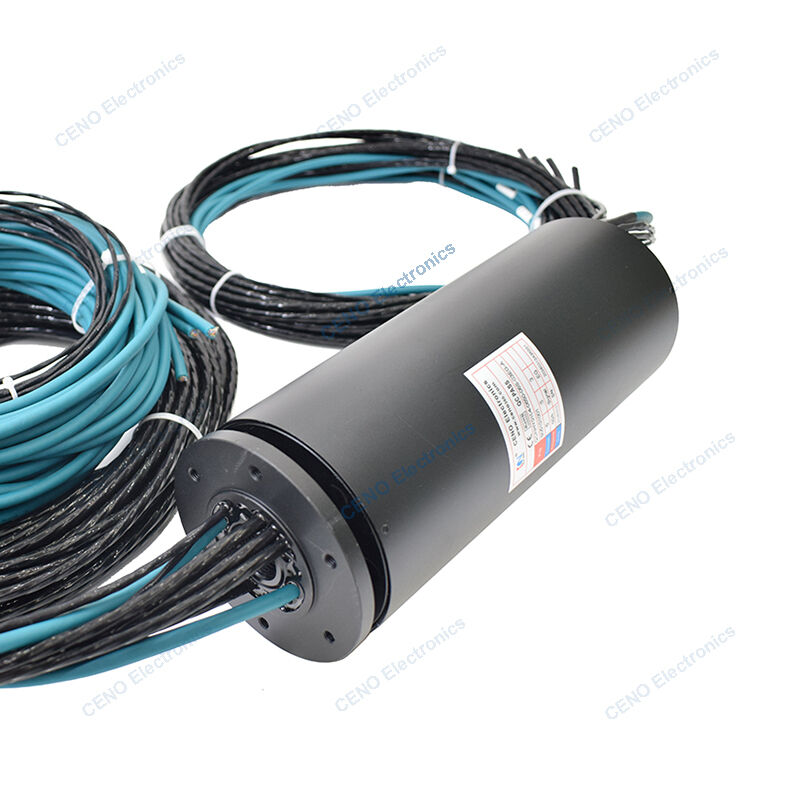

Power Ethernet integrato e unione rotante pneumatica per sistemi industriali
QCNHY0104-0650-06S-03EG-A è integrare l'anello di contatto con alimentazione, RS485, segnale Ethernet e raccordo rotante ad aria a 1 canale.Collettore rotante elettrico e collettori rotanti pneumatici o idraulici combinati Il collettore rotante è progettato per alcune applicazioni speciali che richiedono sia anello elettrico che pnUnione Europearaccordi rotanti automatici o idraulici. CENO sfrutta i propri vantaggi tecnici per sviluppare questo tipo di collettore rotante, che è più conveniente per gli utenti nell'installazione e nel funzionamento. Per ulteriori informazioni contattateci.
Caratteristiche
tu Diverse forme di tenuta possono essere selezionate in base alle diverse applicazioni
tu Prestazioni stabili, lunga durata
tu La parte elettrica dell'anello collettore può integrare corrente e vari segnali
Applicazioni
tu Chimico e farmaceutico
tu Lavorazione degli alimenti
tu Macchinari per il taglio laser
tu Macchine di riempimento
tu Attrezzature mediche
Opzionale
tu Circuito, tensione, corrente
tu Canali e pressione dell'aria
tu Materiali di contatto/alloggiamento
tu Grado di protezione
tu Velocità di lavoro e temperatura
Specifica
|
QCNHY0104-0650-06S-03EG-A Specifica
|
|
Corrente e circuiti
|
6 * 50A; 4 * Segnale; 1 * Segnale RS485; 3 * 1000M Ethernet
|
|
Tensione nominale
|
0 ~ 220 VCA/VCC
|
|
Rigidità dielettrica
|
≥1000 V CA a 50 Hz;≥300 V CA a 50 Hz
|
|
Resistenza di isolamento
|
≥500MΩ@500 V CC;≥100MΩ@100 V CC
|
|
Onda di resistenza di contatto
|
≤ 30MΩ
|
|
Temperatura di lavoro
|
-20°C~+60°C
|
|
Umidità di lavoro
|
60%UR
|
|
Grado di protezione IP
|
IP51
|
|
Velocità operativa
|
0~100giri/min
|
|
Diametro esterno
|
Ø105 mm
|
|
Materiale di contatto
|
Oro all'oro
|
|
Materiale dell'alloggiamento
|
Lega di alluminio
|
|
Unione Rotary
|
Parametri
|
|
Canali
|
1 * Aria
|
|
Pressione max
|
1,0 MPa
|
Disegno di contorno
Osservazione
I collettori rotanti integrati sono indispensabili per i macchinari che richiedono sia energia elettrica che trasmissione pneumatica o idraulica. Questi collettori rotanti sono costituiti da un raccordo rotante pneumatico e un giunto di segnale rotante, che si combinano per fornire 1 canale per l'aria e 50 circuiti per un collettore di segnale.
I vantaggi di un collettore rotante integrato sono molti. Innanzitutto semplifica il processo di cablaggio e installazione per l'utente finale. Con un solo assemblaggio, ottengono il meglio da entrambi i mondi. Invece di dover installare collettori rotanti separati per potenza e trasmissione, ora possono fare affidamento su un unico collettore rotante integrato. Ciò non solo fa risparmiare tempo ma riduce anche la complessità della macchina nel suo insieme.
Un altro vantaggio è che un anello collettore integrato aiuta a ridurre il numero di punti di potenziale guasto. Invece di dover gestire più componenti, è necessario un solo collettore rotante integrato. Ciò significa meno potenziali punti di guasto, il che a sua volta significa una macchina più robusta e affidabile.
Un altro vantaggio di un collettore rotante integrato è che offre una maggiore flessibilità operativa. Con un solo assemblaggio, gli utenti possono ruotare e trasmettere simultaneamente senza alcuna perdita di segnale o pressione. Ciò è particolarmente utile nelle applicazioni in cui è necessario che la macchina ruoti e allo stesso tempo fornisca aria o fluido.
In conclusione, i collettori rotanti integrati forniscono ai progettisti e agli operatori di macchinari una soluzione affidabile, facile da installare e versatile per la trasmissione abbinata ai requisiti di potenza. Con un unico gruppo che combina i canali di raccolta dell'aria e del segnale, i collettori rotanti integrati rappresentano un'opzione conveniente ed efficiente per qualsiasi applicazione di macchina in cui affidabilità e flessibilità sono una priorità assoluta.
Il nostro servizio
1. Rispondi alla richiesta entro 24 ore.
2. Vi preghiamo gentilmente di comunicarci quali articoli siete interessati e il prezzo ragionevole vi sarà fornito al ricevimento della vostra nuova richiesta al più presto.
3. Rispondi dettagliatamente alla tua domanda.
4. Risolto il problema durante l'utilizzo dei nostri prodotti.
5. Ti verranno offerti campioni per la nostra futura collaborazione.
Domande frequenti
1. Cosa facciamo?
Ci concentriamo sullo sviluppo, progettazione e produzione di anelli collettori di alta qualità e offriamo varie soluzioni per sistemi rotanti.
2. Da quanto tempo operiamo nel settore?
CENO ha avviato l'attività di collettori rotanti dal 2009. Abbiamo migliaia di clienti che hanno accettato i nostri prodotti o servizi.
3. Cos'è un anello collettore?
Un collettore rotante è un dispositivo elettromeccanico che consente la trasmissione di potenza e segnali elettrici da una struttura fissa a una rotante. Un collettore rotante può essere utilizzato in qualsiasi sistema elettromeccanico che richiede rotazione durante la trasmissione di potenza o segnali. Può migliorare le prestazioni meccaniche, semplificare il funzionamento del sistema ed eliminare i cavi soggetti a danni che pendono dai giunti mobili.
4. Come scelgo un collettore rotante?
La corretta selezione di una soluzione collettore rotante richiede dettagli sui parametri operativi della vostra applicazione, inclusi circuiti totali, tensione e ampere per circuito, velocità operativa e tipo di montaggio. Un buon punto di partenza per la ricerca è rappresentato dai nostri collettori rotanti standard. Se sei sicuro che molto probabilmente sia necessaria una soluzione personalizzata/modificata o hai bisogno di assistenza nella selezione, contattaci per iniziare.
5. Offrite collettori rotanti personalizzati?
Sì, se sei sicuro che sia molto probabile che sia necessaria una soluzione personalizzata/modificata o hai bisogno di assistenza nella selezione, contattaci per iniziare. I nostri ingegneri troveranno la soluzione perfetta per le tue esigenze.
