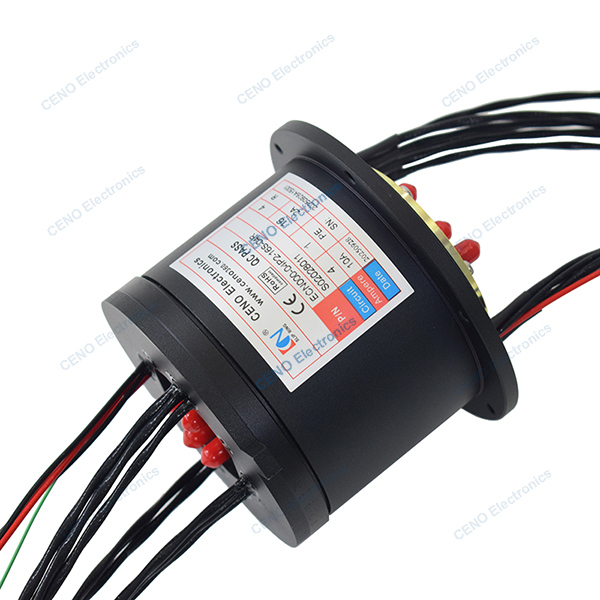

4 canali RF giunto rotativo combinato con energia elettrica anello di scivolamento a bassa temperatura
ECN000-04P2-16S-04R è una combinazione di circuiti integrati a anello di scivolo CENO per potenza elettrica e 4 canali a radiofrequenza per apparecchiature che lavorano a temperature da -40°C a +85°C.Tipo di connettore SMA e intervallo di frequenza 0-4GHzLa ragione fondamentale per la progettazione dell'anello di scivolo integrato è quella di risolvere il problema della trasmissione continua e affidabile di varie energie e segnali tra le parti stazionarie e rotanti.Per sapere come CENO integrare anello di scivolo può adattarsi alla vostra applicazione si prega di contattarci.
Specificità
| ECN000-04P2-16S-04RSpecificità |
| Correnti e circuiti |
4 circuiti * 10A; 1 * PE; 16 circuiti * 2A |
| Tensione nominale |
0 ~ 220 VAC/VDC |
| Resistenza dielettrica |
≥ 1000VAC@50Hz; ≥ 300VAC@50Hz |
| Resistenza all'isolamento |
≥ 500MΩ@500VDC; ≥ 100MΩ@300VDC |
| Onda di resistenza di contatto |
≤ 15mΩ |
| Temperatura di funzionamento |
-40°C~+85°C |
| Umidità di lavoro |
60 % RH |
| Grado di protezione IP |
Protezione IP54 |
| Velocità di funzionamento |
0 ~ 30 giri al minuto |
| Diametro esterno |
Ø90 mm |
| Materiale di contatto |
Metallo prezioso |
| Materiale di alloggiamento |
Leghe di alluminio |
| Durata di vita |
3 milioni di rotazione |
| Lunghezza del filo di piombo |
Come personalizzato |
| RF Rotary Union |
|
| Canale |
Canale 1 |
Canale 2 - 4 |
| Tipo di connettore |
SMA-f (50Ω) |
SMA-f (50Ω) |
| Intervallo di frequenza |
0 a 4 GHz |
0 a 4 GHz |
| SWR (massimo) |
1.35 |
1.5 |
| Perdita di inserimento (massimo) |
00,6 dB |
00,8 dB |
| L'onda di perdita di inserimento (massimo) |
0.15 dB |
0.15 dB |
| Isolamento |
60 dB |
60 dB |
Caratteristiche
- Progettazione integrata combinare segnale di potenza e 4 canali RF comune
- Semplicemente struttura del sistema e ottimizzare il filo e abbigliamento a bassa temperatura
- Installazione facile e manutenzione gratuita
Applicazioni
- Difesa e aerospaziale
- Automazione industriale di fascia alta
- Robot industriale
- Tabella di comunicazione satellitare
- Apparecchiature mediche
Opzionale
- Circuito, tensione, corrente
- Canali e intervalli di frequenza
- Contatto / Materiali per l' alloggio
- Tipo di connettore e grado IP
- Velocità di lavoro e temperatura
Disegno di contorno
