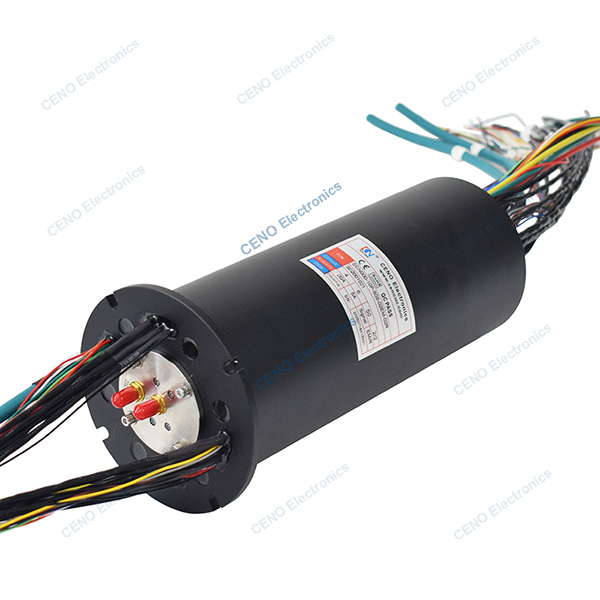

A bassa temperatura integrare energia elettrica Ethernet & RF anello di scivolo rotativo
ECN000-10P-50S-02EM-02R è un circuito integrato CENO che combina circuiti a anello di scivolo con potenza elettrica, segnale Ethernet e radiofrequenza a 2 canali.Gli anelli di slittamento RF sono specificamente progettati e classificati per frequenza di trasmissione in anelli di slittamento RF a bassa frequenza e anelli di slittamento ad alta frequenza / microondeGli anelli a bassa frequenza RF sono relativamente semplici da fabbricare e sono relativamente economici.che richiedono standard estremamente elevati per i materiali e la strutturaPer ulteriori informazioni contattateci.
Specificità
|
ECN000-10P-50S-02EM-02R
|
Specificità |
| Correnti e circuiti |
4*20A; 6*5A; 50*segnale; 2*segnale Ethernet |
| Tensione nominale |
0 ~ 220 VAC/VDC |
| Resistenza dielettrica |
≥ 500VAC@50Hz; ≥ 300VAC@50Hz |
| Resistenza all'isolamento |
≥ 500MΩ@500VDC; ≥ 100MΩ@300VDC |
| Onda di resistenza di contatto |
≤ 30mΩ |
| Temperatura di funzionamento |
-40°C~+60°C |
| Umidità di lavoro |
60% RH |
| Grado di protezione IP |
Protezione IP51 |
| Velocità di funzionamento |
0~100 giri al minuto |
| Diametro esterno |
Ø90 mm |
| Materiale di contatto |
Metalli preziosi |
| Materiale di alloggiamento |
Leghe di alluminio |
| Lunghezza del filo di piombo |
Come personalizzato |
| Via di rotazione |
Installazione di flange |
| Radiofrequenza |
Parametri |
| |
Canale 1 |
Canale 2 |
| Tipo di connettore |
SMA-f (50Ω) |
SMA-f (50Ω) |
| Stile |
Stile I |
Stile I |
| Intervallo di frequenza |
DC a 8 GHz |
DC a 8 GHz |
| WSR (massimo) |
1.4 |
1.5 |
| WSR galleggiante (massimo) |
0.15 |
0.2 |
| Perdita di inserimento |
00,7 dB |
1.1 dB |
| Perdita di inserimento (max) |
0.1 dB |
0.1 dB |
| Potenza media |
10 W@1 GHz |
10 W@1 GHz |
| Isolamento |
70 dB |
70 dB |
Caratteristiche
- Canali ad alta frequenza e opzionali
- Struttura diversa su misura
- 2 Canali e opzionali
- Ambienti a bassa temperatura
- Installazione facile e manutenzione gratuita
Applicazioni
- Antenna radar
- Video ad alta definizione
- Radar di controllo del traffico aereo
- Stazione terrestre satellitare
- Sistema EMC
Opzionale
- Circuito, tensione, corrente
- Canali e segnali
- Struttura e materiali
- Grado di protezione
- Velocità di lavoro e temperatura
Disegno di contorno
