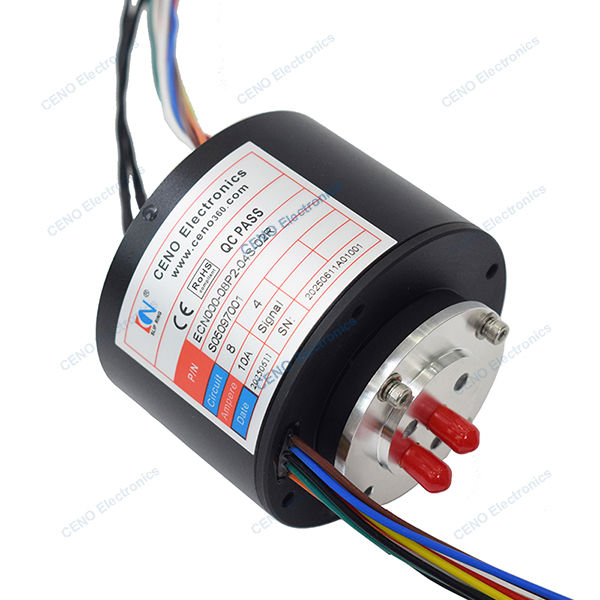

Integrare l'anello di slittamento di energia elettrica e radiofrequenza con giunto rotante RF
  • Integrare l'anello di slittamento di energia elettrica e radiofrequenza con giunto rotante RF
  • Integrare l'anello di slittamento di energia elettrica e radiofrequenza con giunto rotante RF
  • Integrare l'anello di slittamento di energia elettrica e radiofrequenza con giunto rotante RF
Integrare l'anello di slittamento di energia elettrica e radiofrequenza con giunto rotante RF

Integrare l'anello di slittamento di energia elettrica e radiofrequenza con giunto rotante RF

Place of Origin China
Marca CENO
Certificazione ISO9001,CE,RoHS,UL
Model Number ECN000-08P2-04S-02R
Dettagli del prodotto
Channels:
2 channels * SMA-f radio frequency
Interface:
SMA-f
Frequency:
DC to 4.5GHz
VSWR (max):
1.2; 1.6
VSWR Varies (max):
0.1; 0.2
Insert loss (max):
0.3dB; 0.5dB
Insert loss varies (max):
0.1dB; 0.2dB
Average power:
50w; 50w
Peak power:
1000w; 1000w
Current & Circuits:
8 * 10A; 4 * Signal
Rating Voltage:
0 ~ 440VAC/VDC
Dielectric strength:
≥1000VAC@50Hz; ≥300VAC@50Hz
Isolation resistance:
≥500MΩ@300VDC; ≥100MΩ@300VDC
IP protection grade:
IP54
Operating speed:
0~250 rpm
Working temperature:
-40°C~+80°C
Evidenziare:

anello collettore elettrico con giunto rotante rf

,

anello collettore a radiofrequenza con garanzia

,

giunto rotante rf per integrazione di potenza

Termini di pagamento e di spedizione
Minimum Order Quantity
1pcs
Prezzo
Negoziabile
Packaging Details
Carton
Delivery Time
1 week
Payment Terms
T/T,Paypal,, Western Union
Supply Ability
500pcs per month
Descrizione del prodotto

 Integrare l'anello di slittamento di energia elettrica e radiofrequenza con giunto rotante RF



ECN000-08P2-04S-02R è un circuito integrato CENO a anello di scivolo combinato con potenza elettrica e segnale RF a 2 canali che può essere utilizzato in apparecchiature mediche - macchine per la TAC.CENO lavora con molti produttori di sistemi CT per fornire soluzioni affidabili di anelli di scivolo di grande diametroI nostri esperti ingegneri lavorano con voi in ogni fase del processo per assicurarsi che il vostro anello di slittamento RF integrato sia adattato alle vostre specifiche e alle vostre esigenze di prestazioni.Stazioni base mobili Comunicazioni satellitari Radar meteorologico Sensori di guida autonoma Internet delle cose






Specificità

ECN000-08P2-04S-02R Specificità
Correnti e circuiti 8 circuiti * 10A; 4 circuiti * Segnale
Tensione nominale 0 ~ 440 VAC/VDC
Resistenza dielettrica ≥ 1000VAC@50Hz; ≥ 300VAC@50Hz
Resistenza all'isolamento ≥ 500MΩ@300VDC; ≥ 100MΩ@300VDC
Onda di resistenza di contatto ≤ 10mΩ
Temperatura di funzionamento -40°C~+80°C
Umidità di lavoro 90 % RH
Grado di protezione IP Protezione IP54
Velocità di funzionamento 0 ~ 250 giri/min
Diametro esterno Ø80 mm
Materiale di contatto Metallo prezioso
Materiale di alloggiamento Leghe di alluminio
Dimensione del filo di piombo Come personalizzato
Lunghezza del filo di piombo Come personalizzato
Alte frequenze radio Canale 1 Canale 2
Tipo di connettore SMA-f (50Ω) SMA-f (50Ω)
Intervallo di frequenza CC a 4,5 GHz CC a 4,5 GHz
Rapporto d'onda massimo 1.2 1.6
Relazione d'onda galleggiante max 0.1 0.2
Perdita di inserimento massima 0.3 dB 0.5dB
Perdita di inserimento wow max 0.1 dB 0.2 dB
Potenza massima 1000w 1000w
Potenza media 50w @ 1GHz 50w @ 1GHz











Caratteristiche

  • Basso mantenimento e lunga durata
  • Basso rumore acustico per un funzionamento complessivo del sistema meccanico più silenzioso
  • Progettazione compatta ad alta densità di circuito
  • Installazione facile e manutenzione gratuita



Applicazioni

  • Comunicazioni senza fili
  • Comunicazioni satellitari
  • Radar meteorologico
  • Sensori di guida autonoma
  • Apparecchiature mediche



Opzionale

  • Circuiti, tensione, corrente
  • Canali e tipo di connettore
  • Contatto / Materiali per l' alloggio
  • Grado di protezione
  • Velocità di lavoro e temperatura






Disegno di contorno

Integrare l'anello di slittamento di energia elettrica e radiofrequenza con giunto rotante RF 0







Perché con il CENO

CENO è una società tecnologica nel settore degli anelli di scivolo che si occupa di ricerca e sviluppo, produzione e vendita.Abbiamo attrezzature avanzate e strumenti di prova di alta precisione per garantire la qualità dei prodotti e prestazioni affidabiliL'impianto si estende su 3000 metri quadrati e si trova a Shenzhen, in Cina.

Integrare l'anello di slittamento di energia elettrica e radiofrequenza con giunto rotante RF 1





Certificazione

ISO9001, CE, RoHS, UL, a prova di esplosione



Vantaggio CENO

I membri del team di ingegneria hanno più di 10 anni di esperienza nel campo degli anelli di scivolo. Gli operatori che lavorano su procedure critiche sono tutti qualificati da una formazione interna.



Servizio fornito dal CENO

Servizio di consulenza 24 ore su 24, 7 giorni su 7.

Produzione di massa e su misura.

Soluzione offerta per il sistema di rotazione a 360°.





Benvenuti a consultarci con le vostre richieste per qualsiasi sistema di rotazione a 360 °. Forniremo un servizio di un solo stop per rispondere tempestivamente alle vostre richieste.
