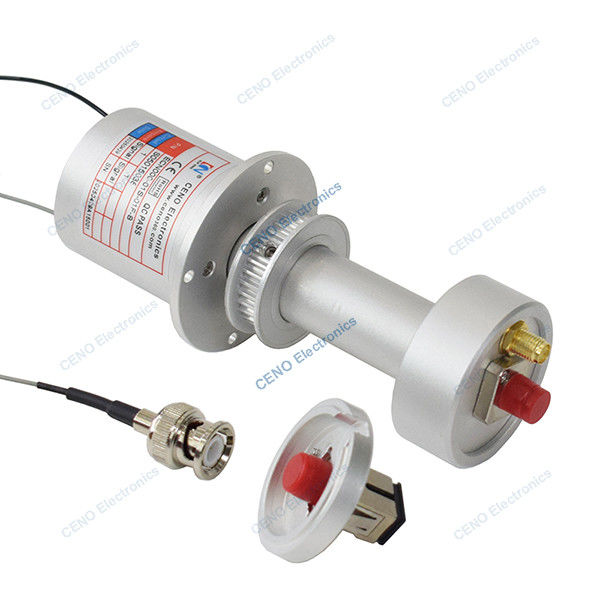

Integrare il segnale coassiale e gli anelli di scivolamento FORJs con il giunto rotante in fibra ottica
  • Integrare il segnale coassiale e gli anelli di scivolamento FORJs con il giunto rotante in fibra ottica
  • Integrare il segnale coassiale e gli anelli di scivolamento FORJs con il giunto rotante in fibra ottica
  • Integrare il segnale coassiale e gli anelli di scivolamento FORJs con il giunto rotante in fibra ottica
  • Integrare il segnale coassiale e gli anelli di scivolamento FORJs con il giunto rotante in fibra ottica
Integrare il segnale coassiale e gli anelli di scivolamento FORJs con il giunto rotante in fibra ottica

Integrare il segnale coassiale e gli anelli di scivolamento FORJs con il giunto rotante in fibra ottica

Place of Origin China
Marca CENO
Certificazione CE,RoHS,ISO9001,UL
Model Number ECN000-01S-01F-B
Dettagli del prodotto
Fiber Optic:
1 * fiber optic
Current & Circuits:
1 * Coaxial signal
Fiber type:
Single mode HI1060 fiber optic
Wave length:
1310nm
Rating Voltage:
0-240 VAC/VDC
Dielectric strength:
≥500VAC@50Hz
Isolation resistance:
≥500MΩ@100VDC
Contact resistance:
≤70mΩ (50rpm)
Contact material:
Precious metal
Housing material:
Aluminum Alloy
Working temperature:
-20°C~+60°C
Working humidity:
60 %RH
IP protection grade:
IP51
Operating speed:
0~6000rpm
Outer diameter:
Ø40mm
Lead wire size & length:
As Request
Termini di pagamento e di spedizione
Minimum Order Quantity
1pcs
Prezzo
Negoziabile
Packaging Details
Cartons/As request
Delivery Time
1 weeks
Payment Terms
T/T,Paypal, Western Union
Supply Ability
1000pcs per month
Descrizione del prodotto

Integrare il segnale coassiale e gli anelli di scivolamento FORJs con il giunto rotante in fibra ottica

ECN000-01S-01F-B è il segnale integrato CENO + fibra ottica anello di scivolamento rotativo con alta velocità 6000rpm.dati con forjs insieme sulla base di richieste e applicazioni speciali del cliente. Fibra ottica giunto rotativo tra cui due tipi di modalità, singolo e multi-modo, i canali possono essere personalizzati e fino a dozzine di canali.CENO integra gli anelli di slittamento per sistemi operativi in modo stabile e spesso equipaggiati con vari sistemi di pod optoelettronici.





Caratteristiche

  • Segnale integrato + forjs
  • Abbigliamento per basse temperature -40°C~+80°C
  • Può essere integrato vari dati
  • Installazione facile e manutenzione gratuita



Applicazioni

  • Robotica
  • Capsule fotoelettriche
  • Sistema di alloggi intelligenti
  • Sistema radar
  • Sistema di controllo remoto



Opzionale

  • Circuito, tensione, corrente
  • Canali Segnali e dati
  • Contatto / Materiali per l' alloggio
  • Grado di protezione
  • Velocità di lavoro e temperatura







Specificità

ECN000-01S-01F-B

 Specificità
Correnti e circuiti 1 * Segnale coassiale
Tensione nominale 0 ~ 240 VAC/VDC
Resistenza dielettrica ≥ 500VAC@50Hz
Resistenza all'isolamento ≥ 100MΩ@100VDC
Resistenza al contatto 70mΩ ((50 giri al minuto)
Temperatura di funzionamento -20°C~+60°C
Umidità di lavoro 60 % RH
Grado di protezione IP Protezione IP51
Diametro esterno Ø20 mm
Velocità di funzionamento 0~6000 giri/min
Materiale di contatto Metallo prezioso
Materiale di alloggiamento Leghe di alluminio
Lunghezza del filo di piombo

Come personalizzato
Fibra ottica
Canale 1 * fibra ottica
Tipo di fibra Fibra ottica HI1060 a modalità singola
Lunghezza d'onda 1310 nm
Perdita di inserimento ≤ 2,0 dB
Inserire l' onda di perdita ≤ 0,7 dB
Perdita di feedback ≤ 23dB
Velocità di lavoro rpm 0~2000
Lunghezza della coda e incapsulamento 0.9mm giacca bianca; lunghezza del filo 200mm
Tipo di connettore Collegamento FC/APC







Disegno di contorno

Integrare il segnale coassiale e gli anelli di scivolamento FORJs con il giunto rotante in fibra ottica 0









CENO Power/Signal + Fiber Opticrotary serie di prodotti comuni

L'anello di scivolo integrato è una serie non standard CENO. POWER/SIGNAL + FIBRA OPTICA ROTARY JOINT progettato in base a un'applicazione speciale, per integrare i circuiti di corrente, segnale e giunto di fibra ottica.La sua corrente può raggiungere diverse centinaia di ampere e il suo segnale può coprire tutti i tipi di segnale basato su applicazioni rilevanti. Fibra ottica comune includono sigell-mode e multimode con canale diverso da canale di segnale a dozzine di canali.poi è ampiamente utilizzato in opzione gru elettrica.



Integrare il segnale coassiale e gli anelli di scivolamento FORJs con il giunto rotante in fibra ottica 1
