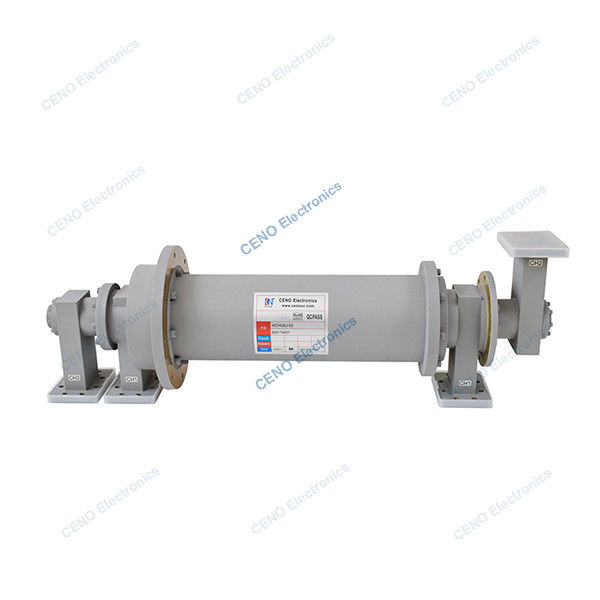

Guida d'onda anello di scivolo con 2 canali CPRG187G Frequenza radio giunto rotante
WCN02U-02 è CENO wave guide Rotary Joint con 2 canali CPRG 187G.Una guida d'onda è un elemento strutturale utilizzato per guidare la trasmissione di onde elettromagnetiche ad alta frequenza (come microonde o onde millimetriche)Il suo principio di funzionamento si basa sulle caratteristiche di riflessione e di propagazione delle onde elettromagnetiche all'interno di un confine chiuso o aperto.Può trasmettere efficientemente energia elettromagnetica in una banda di frequenza specifica riducendo le perdite di trasmissione e le perdite di radiazioni.
Specificità
| Denominazione del canale |
Canale 1 |
Canale 2 |
| Tipo di interfaccia / materiale / finitura superficiale |
CPRG 187G / lega di alluminio / cromatizzata |
CPRG 187G / lega di alluminio / cromatizzata |
| Intervallo di frequenza |
4.4-4.5 GHz / 4.8-4.9 GHz |
4.4-4.5 GHz / 4.8-4.9 GHz |
| Capacità di potenza massima |
250 kW/min |
250 kW/min |
| Capacità di potenza media |
1000 kW/min |
1000 kW/min |
| VSWR massimo |
1.25 |
1.25 |
| Variazione VSWR durante la rotazione, massimo |
0.1 |
0.1 |
| Perdita di inserimento, massimo |
00,4 dB |
0.5 dB |
| Variazione della perdita di inserimento durante la rotazione, max. |
0.1 dB |
0.1 dB |
| Isolamento tra |
60 dB |
| Temperatura di funzionamento |
-20°C~55°C |
| Velocità di rotazione |
10RPM max, 6RPM di funzionamento |
Caratteristiche
- Trasmissione efficiente del segnale ad alta frequenza
- Basso consumo di energia e elevata capacità di potenza
- Interferenze elettromagnetiche
Applicazioni
- Macchine automatiche
- Sistema radar
- Comunicazione satellitare
- Comunicazione a microonde
- Attrezzature mediche
Opzionale
- Intervallo di frequenza
- Canali
- Perdita di inserimento
- Velocità nominale
- Temperatura di funzionamento
Disegno di contorno
Perché con il CENO
CENO è una società tecnologica nel settore degli anelli di scivolo che si occupa di ricerca e sviluppo, produzione e vendita.Abbiamo attrezzature avanzate e strumenti di prova di alta precisione per garantire la qualità dei prodotti e prestazioni affidabiliL'impianto si estende su 3000 metri quadrati e si trova a Shenzhen, in Cina.
Certificazione
ISO9001, CE, RoHS, UL, a prova di esplosione
Vantaggio CENO
I membri del team di ingegneria hanno più di 10 anni di esperienza nel campo degli anelli di scivolo. Gli operatori che lavorano su procedure critiche sono tutti qualificati da una formazione interna.
Servizio fornito dal CENO
Servizio di consulenza 24 ore su 24, 7 giorni su 7.
Produzione di massa e su misura.
Soluzione offerta per il sistema di rotazione a 360°.
Benvenuti a consultarci con le vostre richieste per qualsiasi sistema di rotazione a 360 °. Forniremo un servizio di un solo stop per rispondere tempestivamente alle vostre richieste.
