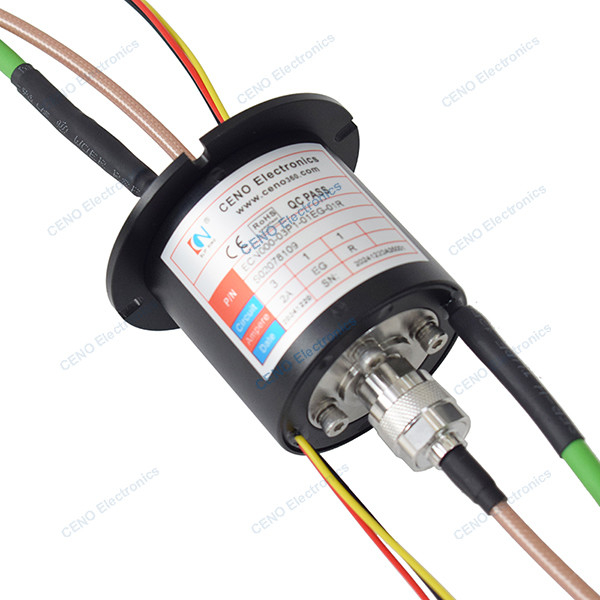

Integrare anello di scivolo RF con segnale Ethernet di potenza e unione rotante di radiofrequenza
ECN000-03P1-01EG-01R è il nuovo CENO integrate RF Slip Ring che combina circuiti di potenza elettrica, segnale Ethernet e 1 canale di segnale RF.,progettato per l'industria radar. Parametri quali il tipo di segnale possono coprire tutti i tipi in base alle diverse applicazioni, questo tipo di anello di scivolo ha prestazioni stabili,soddisfa i requisiti di compatibilità elettromagnetica EMCPer ulteriori informazioni, contattateci.
Specificità
|
ECN000-03P1-01EG-01R
|
Specificità |
| Correnti e circuiti |
3 * 6A; 1 * 1000M segnale Ethernet |
| Tensione nominale |
0 ~ 220 VAC/VDC |
| Resistenza dielettrica |
≥ 500VAC@50Hz; ≥ 300VAC@50Hz |
| Resistenza all'isolamento |
≥ 500MΩ@500VDC; ≥ 100MΩ@300VDC |
| Resistenza al contatto |
≤ 30mΩ (50rpm) |
| Materiale di contatto |
Metallo prezioso |
| Materiale di alloggiamento |
Leghe di alluminio |
| Temperatura di funzionamento |
-40°C~+55°C; -45°C~+65°C |
| Umidità di lavoro |
95% RH |
| Grado di protezione IP |
Protezione IP54 |
| Velocità di funzionamento |
0 ~ 7 giri al minuto |
| Lunghezza del filo di piombo |
Come personalizzato |
| Installazione |
Installazione di flange |
| Radiofrequenza |
|
| Intervallo di frequenza |
DC-2GH |
| Resistenza |
50Ω |
| Perdita di inserimento |
≤ 2,5 dB |
| Inserire il range di perdita |
< 0,1 dB |
| VSWR |
< 1.3 |
| Ondata VSWR |
< 0.1 |
| Potenza media |
250w |
| Dimensione del filo di piombo |
Come personalizzato |
| Lunghezza del filo di piombo |
200 ± 5 mm |
| Tipo di connettore |
N.J. |
| Materiale di contatto |
D' oro in oro |
| Materiale di alloggiamento |
Altri prodotti |
Caratteristiche
- Combinare Ethernet, potenza elettrica e giunto rotante RF
- Prestazioni stabili e varietà di funzioni
- Installazione facile e manutenzione gratuita
Applicazioni
- Antenna radar
- Video HD
- Radar di controllo del traffico aereo
- Navigazione
- Contro misure elettroniche
Opzionale
- Circuiti, tensione, corrente
- Segnale e canali
- Contatto / Materiali per l' alloggio
- Grado di protezione
- Velocità di lavoro e temperatura
Disegno di contorno
Perché con il CENO
CENO è una società tecnologica nel settore degli anelli di scivolo che si occupa di ricerca e sviluppo, produzione e vendita.Abbiamo attrezzature avanzate e strumenti di prova di alta precisione per garantire la qualità dei prodotti e prestazioni affidabiliL'impianto si estende su 3000 metri quadrati e si trova a Shenzhen, in Cina.
Certificazione
ISO9001, CE, RoHS, UL, a prova di esplosione
Vantaggio CENO
I membri del team di ingegneria hanno più di 10 anni di esperienza nel campo degli anelli di scivolo. Gli operatori che lavorano su procedure critiche sono tutti qualificati da una formazione interna.
Servizio fornito dal CENO
Servizio di consulenza 24 ore su 24, 7 giorni su 7.
Produzione di massa e su misura.
Soluzione offerta per il sistema di rotazione a 360°.
Benvenuti a consultarci con le vostre richieste per qualsiasi sistema di rotazione a 360 °. Forniremo un servizio di un solo stop per rispondere tempestivamente alle vostre richieste.
