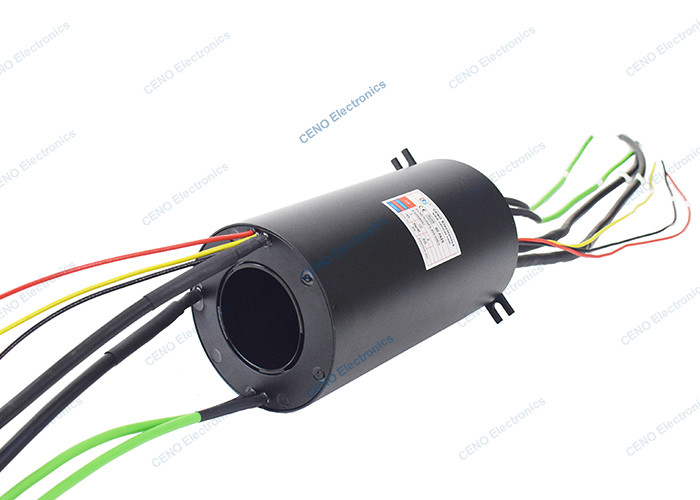

2 canali Gigabit Ethernet segnale anello di scivolo con attraverso il foro 70 mm
  • 2 canali Gigabit Ethernet segnale anello di scivolo con attraverso il foro 70 mm
  • 2 canali Gigabit Ethernet segnale anello di scivolo con attraverso il foro 70 mm
  • 2 canali Gigabit Ethernet segnale anello di scivolo con attraverso il foro 70 mm
  • 2 canali Gigabit Ethernet segnale anello di scivolo con attraverso il foro 70 mm

2 canali Gigabit Ethernet segnale anello di scivolo con attraverso il foro 70 mm

Luogo di origine Cina
Marca CENO
Certificazione CE,RoHS,UL,ISO9001
Numero di modello ECN070-03P3-32S-02EG
Dettagli del prodotto
Correnti e circuiti:
3*16A; 32*segnale; 2*Gigabit Ethernet
Tensione nominale:
0~220VAC/VDC
Forza dielettrica:
≥ 1000VAC@50Hz; ≥ 300VAC@50Hz
Resistenza all'isolamento:
≥ 500MΩ@500VDC; ≥ 100MΩ@300VDC
Resistenza al contatto:
≤ 70 mΩ (50 giri al minuto)
Temperatura di funzionamento:
-20°C~+60°C
Umidità di lavoro:
60%RH
Grado di protezione IP:
Protezione IP51
Velocità di funzionamento:
0~10rpm
Materiale di contatto:
Metallo prezioso/oro ad oro
Materiale di alloggiamento:
Leghe di alluminio
Bore interno:
Ø70mm
Diametro esterno:
Ø130mm
Dimensione del filo di piombo:
Filtro blindato torto a 16 core; AWG12# Filtro Teflon® UL; CAT6
Lunghezza del filo di piombo:
lato del rotore: 500 mm; lato dello statore: 600 mm
Installazione:
Installazione di una scheda anti-rotazione
Evidenziare:

Attraverso l'anello di contatto di Ethernet del foro

,

2 canali Ethernet Slip Ring

,

70 mm attraverso anello di slittamento

Termini di pagamento e di spedizione
Quantità di ordine minimo
1pc
Prezzo
Negoziabile
Imballaggi particolari
Cartucce
Tempi di consegna
Prêt-à-porter
Termini di pagamento
T/T, Paypal, Western Union, L/C
Capacità di alimentazione
10000 pezzi al mese
Descrizione del prodotto

2 canali Gigabit Ethernet segnale anello di scivolo con attraverso il foro 70 mm



ECN070-03P3-32S-02EG è un anello di slittamento del segnale Gigabit Ethernet CENO con buco interno di 70 mm per il commercio.L'anello di scivolamento del segnale Ethernet è un tipo di prodotto di segnaleEsistono tre parametri importanti che devono essere considerati quando si incorpora un anello di scivolo in una linea di comunicazione Ethernet: perdita di inserimento, perdita di ritorno e crosstalk.Per ulteriori informazioni su come CENO Ethernet segnale anello di scivolo può adattarsi alla vostra applicazione si prega di contattarci.





Caratteristiche

  • Attraverso la progettazione di buchi e combinare segnali elettrici con Ethernet
  • Trasmissione stabile, nessun codice a stringa, basse perdite conformi a EMC
  • Installazione facile e manutenzione gratuita



Applicazioni

  • Reattori chimici
  • Attrezzature per l'estrazione mineraria
  • Attrezzature di lavorazione automatica
  • Armi robotizzate
  • Apparecchiature mediche



Opzionale

  • Circuiti, tensione, corrente
  • Segnale o dati integrati
  • Contatto / Materiali per l' alloggio
  • Grado IP
  • Velocità di lavoro






Specificità

ECN070-03P3-32S-02EG

Specificità
Circuiti e corrente

3 circuiti*16A; 32 circuiti*segnale;

2gruppo*1000M Ethernet

Tensione nominale 0 ~ 220VAC/VDC
Resistenza dielettrica ≥ 1000VAC@50Hz; ≥ 300VAC@50Hz
Resistenza all'isolamento ≥ 500MΩ@500VDC; ≥ 100MΩ@300VDC
Rumore elettrico Max 70mΩ (50rpm)
Temperatura di funzionamento -20°C~+60°C
Umidità di lavoro 60% RH
Grado di protezione IP Protezione IP51
Velocità di lavoro 0 ~ 10 giri/min
Diametro interno Ø70 mm
Diametro esterno Ø130 mm
Materiale di contatto Metallo prezioso / oro a oro
Materiale per le abitazioni Leghe di alluminio
Dimensione del filo di piombo Filtro blindato torto a 16 core; AWG12# Filtro Teflon® UL; CAT6
Lunghezza del filo di piombo lato del rotore: 500m; lato dello statore: 600m
Installazione Installazione di una scheda anti-rotazione










Disegno di contorno

2 canali Gigabit Ethernet segnale anello di scivolo con attraverso il foro 70 mm 0







Maggiori informazioni su questo anello di scivolamento del segnale eternet a bassa temperatura

CENO progetta e produce anelli di scivolo da circa 20 anni.Questo anello di scivolo è specificamente progettato per combinare diversi componenti elettrici e di segnale, tra cui potenzaLa sua progettazione della flangia rende facile l'installazione e funziona perfettamente in tutti i tipi di condizioni meteorologiche.

L'anello di scivolo dell'antenna radar è un componente essenziale per qualsiasi applicazione di antenna radar.e può trasferire dati e potenza tra parti stazionarie e rotanti dell'antenna con resistenza minimaL'anello di scivolo fornisce inoltre un trasferimento affidabile e preciso dei segnali Ethernet, garantendo una comunicazione fluida tra l'antenna e il sistema radar.

Una delle caratteristiche chiave di questo anello di scivolo è la sua capacità a bassa temperatura.rendendolo ideale per l'uso in ambienti difficiliInoltre, il suo design innovativo lo rende altamente resistente all'usura e richiede una manutenzione minima.

L'installazione dell'Antenna Radar Slip Ring è rapida e semplice, grazie alla sua progettazione di flange.Con il nostro prodotto, potete essere sicuri di ottenere la migliore qualità per i vostri soldi.

In conclusione, l'anello di scivolamento dell'antenna radar è un must per qualsiasi applicazione di antenna radar.È specificamente progettato per trasferire diversi componenti elettrici e di segnale mentre funziona in modo affidabile in condizioni di bassa temperaturaLa sua progettazione di flange rende facile l'installazione e riduce al minimo i possibili tempi di inattività.è la soluzione perfetta per le vostre esigenze di antenna radar.






Il nostro servizio
1Rispondete alle richieste entro 24 ore.
2. Si prega di informarci quali sono gli articoli che vi interessano e il prezzo ragionevole vi sarà fornito al ricevimento della vostra nuova inchiesta ASAP.
3Risponda alla sua domanda in dettaglio.
4- Risolto il problema con voi durante l'utilizzo dei nostri prodotti.
5I campioni verranno offerti per la nostra futura cooperazione.

Domande frequenti

1Cosa facciamo?
Ci concentriamo sullo sviluppo, la progettazione, la produzione di sliprings di alta qualità e offriamo varie soluzioni per sistemi rotanti.

2Da quanto tempo siamo nel settore?
CENO ha fondato il business degli anelli di scivolo dal 2009.

3Cos'e' un anello di scivolo?
Un anello di scivolo è un dispositivo elettromeccanico che consente la trasmissione di potenza e segnali elettrici da una struttura stazionaria a una struttura rotante.Un anello di scivolo può essere utilizzato in qualsiasi sistema elettromeccanico che richiede rotazione durante la trasmissione di potenza o segnaliPuò migliorare le prestazioni meccaniche, semplificare il funzionamento del sistema ed eliminare i fili soggetti a danni appesi a giunti mobili.

4Come faccio a scegliere un anello?
La corretta selezione di una soluzione ad anello di scivolo richiede dettagli sui parametri operativi dell'applicazione, compresi i circuiti totali, la tensione e gli ampere per circuito, la velocità di funzionamento e il tipo di montaggio.Un buon punto di partenza per la ricerca è con i nostri anelli di scivolo standard.Se siete sicuri che una soluzione personalizzata/modificata sia molto probabilmente necessaria o avete bisogno di assistenza nella vostra selezione, contattateci per iniziare.

5Offrite anelli personalizzati?
Sì, se siete sicuri che una soluzione personalizzata/modificata sia molto probabilmente necessaria o avete bisogno di assistenza nella vostra selezione, contattateci per iniziare.I nostri ingegneri troveranno la soluzione perfetta per le vostre esigenze..

Perché con il CENO
CENO è una società tecnologica nel settore degli anelli di scivolo che si occupa di ricerca e sviluppo, produzione e vendita.Abbiamo attrezzature avanzate e strumenti di prova di alta precisione per garantire la qualità dei prodotti e prestazioni affidabiliL'impianto si estende su 3000 metri quadrati e si trova a Shenzhen, in Cina.

Certificazione
ISO9001, CE, RoHS, UL, a prova di esplosione

Vantaggio CENO
I membri del team di ingegneria hanno più di 10 anni di esperienza nel campo degli anelli di scivolo. Gli operatori che lavorano su procedure critiche sono tutti qualificati da una formazione interna.

Servizio fornito dal CENO
Servizio di consulenza 24 ore su 24, 7 giorni su 7.
Produzione di massa e su misura.
Soluzione offerta per il sistema di rotazione a 360°.

Benvenuti a consultarci con le vostre richieste per qualsiasi sistema di rotazione a 360 °. Forniremo un servizio di un solo stop per rispondere tempestivamente alle vostre richieste.
