2 canali pneumatici rotativi di unione combinata di connettore elettrico rotativo
  • 2 canali pneumatici rotativi di unione combinata di connettore elettrico rotativo
  • 2 canali pneumatici rotativi di unione combinata di connettore elettrico rotativo
  • 2 canali pneumatici rotativi di unione combinata di connettore elettrico rotativo
  • 2 canali pneumatici rotativi di unione combinata di connettore elettrico rotativo
  • 2 canali pneumatici rotativi di unione combinata di connettore elettrico rotativo
  • 2 canali pneumatici rotativi di unione combinata di connettore elettrico rotativo
2 canali pneumatici rotativi di unione combinata di connettore elettrico rotativo

2 canali pneumatici rotativi di unione combinata di connettore elettrico rotativo

Luogo di origine Cina
Marca CENO
Certificazione ISO9001,CE,RoHS
Numero di modello QCN0203-07P1
Dettagli del prodotto
Correnti e circuiti:
4 circuiti * 2A; 3 circuiti * 2A
Tensione nominale:
0~415VAC/VDC
Forza dielettrica:
≥ 1000VAC@50Hz
Resistenza all'isolamento:
≥ 100MΩ@100VDC
Resistenza al contatto:
30mΩ (50 giri/min)
Materiale di contatto:
Metallo prezioso
Materiale di alloggiamento:
lega di alluminio + acciaio inossidabile
Temperatura di funzionamento:
-20°C~+60°C
Umidità di lavoro:
60 % RH
Grado di protezione IP:
Protezione IP65
Velocità di funzionamento:
0~10rpm
Diametro esterno:
Ø200mm
La strada:
gas a due canali
Pressione:
≤ 8 Antivari
Diametro del collegamento:
G 3/8
Modalità di installazione:
Installazione di flange
Coppia di torsione rotatoria:
≤ 15 N*m
Evidenziare:

Collegamento elettrico rotativo

,

Un'unione rotatoria pneumatica di 2 canali

,

unione rotatoria pneumatica

Termini di pagamento e di spedizione
Quantità di ordine minimo
1pc
Prezzo
Negoziabile
Imballaggi particolari
Cartucce
Tempi di consegna
2 settimane
Termini di pagamento
T/T, PayPal, Western Union
Capacità di alimentazione
1000 pezzi al mese
Descrizione del prodotto

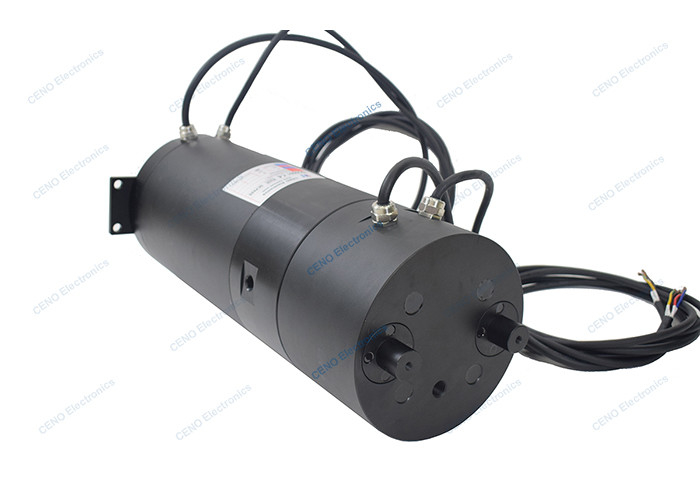

2 canali pneumatici rotativi di unione combinata di connettore elettrico rotativo


QCN0203-07P1 è una unione rotante pneumatica/idraulica integrata CENO che combina 7 circuiti 2A di segnale elettrico e 2 canali di gas con pressione massima di 8 Bar.L'anello di scivolo conduttivo integrato pneumatico-idraulico può essere suddiviso in anello di scivolo conduttivo pneumatico e anello di scivolo conduttivo idraulico in base ai diversi mezzi di trasmissioneIl principio di funzionamento dell'anello di scivolamento conduttivo pneumatico consiste nel trasferire il gas dalla parte dello statore al dispositivo del rotore per completare la trasmissione conduttiva.





Caratteristiche

  • Circuiti elettrici a centinaia, gas e liquidi a 16 canali.
  • Trasmissione stabile, lunga durata
  • Essere integrare tipi segnali e dati
  • Disegno della flangia facile da installare


Applicazioni

  • Macchine automatiche
  • Macchine per la prova dei giradischi
  • Macchine e apparecchi per l'ingegneria
  • Macchine e apparecchi per il riempimento
  • Apparecchiature mediche


Opzionale

  • Circuito, tensione, corrente
  • Tipo di tenuta e supporto
  • Contatto / Materiali per l' alloggio
  • Grado di protezione
  • Velocità di lavoro




Specificità

QCN0203-07P1

Specificità
Circuiti e corrente4 circuiti * 2A; 3 circuiti * 2A
Tensione nominale0~415VAC/VDC
Resistenza dielettrica≥ 1000VAC@50Hz
Resistenza all'isolamento≥ 100MΩ@100VDC
Rumore elettricoMax 30mΩ (50rpm)
Temperatura di funzionamento-20°C~+60°C
Umidità di lavoro60% RH
Grado di protezione IPProtezione IP65
Velocità di lavoro0 ~ 10 giri/min
Diametro esternoØ200 mm
Materiale di contattoMetallo prezioso
Materiale per le abitazioniLega di alluminio + acciaio inossidabile
Dimensione del filo di piombo3 core / 4 core filo blindato
Lunghezza del filo di piomboLato del rotore: 2000 mm; lato dello statore: 2000 mm
InstallazioneInstallazione di flange
Fusioni rotanti
La strada.Gas di 2 canali (input 2*; output 1*)
Dimensione dell'interfacciaG3/8
Pressione massima8 bar
Torsione di rotazione≤ 15 N*m





Disegno di contorno
2 canali pneumatici rotativi di unione combinata di connettore elettrico rotativo 0





Il nostro servizio
1Rispondete alle richieste entro 24 ore.
2. Si prega di informarci quali sono gli articoli che vi interessano e il prezzo ragionevole vi sarà fornito al ricevimento della vostra nuova inchiesta ASAP.
3Risponda alla sua domanda in dettaglio.
4- Risolto il problema con voi durante l'utilizzo dei nostri prodotti.
5I campioni verranno offerti per la nostra futura cooperazione.


Domande frequenti

1Cosa facciamo?
Ci concentriamo sullo sviluppo, la progettazione, la produzione di sliprings di alta qualità e offriamo varie soluzioni per sistemi rotanti.

2Da quanto tempo siamo nel settore?
CENO ha fondato il business degli anelli di scivolo dal 2009.

3Cos'e' un anello di scivolo?
Un anello di scivolo è un dispositivo elettromeccanico che consente la trasmissione di potenza e segnali elettrici da una struttura stazionaria a una struttura rotante.Un anello di scivolo può essere utilizzato in qualsiasi sistema elettromeccanico che richiede rotazione durante la trasmissione di potenza o segnaliPuò migliorare le prestazioni meccaniche, semplificare il funzionamento del sistema ed eliminare i fili soggetti a danni appesi a giunti mobili.

4Come faccio a scegliere un anello?
La corretta selezione di una soluzione ad anello di scivolo richiede dettagli sui parametri operativi dell'applicazione, compresi i circuiti totali, la tensione e gli ampere per circuito, la velocità di funzionamento e il tipo di montaggio.Un buon punto di partenza per la ricerca è con i nostri anelli di scivolo standard.Se siete sicuri che una soluzione personalizzata/modificata sia molto probabilmente necessaria o avete bisogno di assistenza nella vostra selezione, contattateci per iniziare.

5Offrite anelli personalizzati?
Sì, se siete sicuri che una soluzione personalizzata/modificata sia molto probabilmente necessaria o avete bisogno di assistenza nella vostra selezione, contattateci per iniziare.I nostri ingegneri troveranno la soluzione perfetta per le vostre esigenze..



Perché con il CENO
CENO è una società tecnologica nel settore degli anelli di scivolo che si occupa di ricerca e sviluppo, produzione e vendita.Abbiamo attrezzature avanzate e strumenti di prova di alta precisione per garantire la qualità dei prodotti e prestazioni affidabiliL'impianto si estende su 3000 metri quadrati e si trova a Shenzhen, in Cina.
2 canali pneumatici rotativi di unione combinata di connettore elettrico rotativo 1

Certificazione
ISO9001, CE, RoHS, UL, a prova di esplosione
