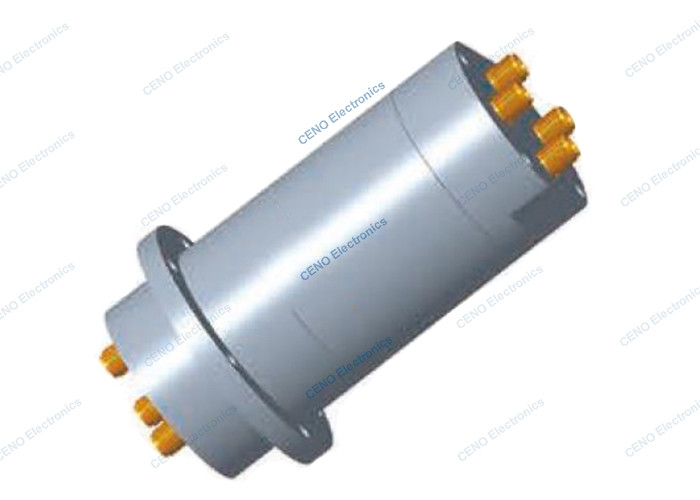

Antenna Slip Ring con 4 canali SMA-F Radiofrequenza giunti rotanti
RCN0404A è il nuovo prodotto CENO 4 canali RF Rotary Joints che appartiene ai prodotti del sistema RCN.Articulazioni rotanti RF possono essere integrati corrente e segnaliLa frequenza dei giunti varia da DC a 50 GHz e il numero di canali varia da singolo a cinque.soddisfare i requisiti di compatibilità elettromagnetica EMC, e ampiamente utilizzati in vari sistemi di antenne radar.
Caratteristiche
- I canali possono essere alti 5RF
- Può essere integrato segnale / data per una varietà di funzioni
- Intervallo di frequenza DC-50GHz & Canali 1-5 è opzionale
Applicazioni
- Antenna radar
- Controllo del traffico aereo
- Sistema di guerra elettronica
- Difesa spaziale
- Capsule fotoelettriche
Opzionale
- Numero del canale
- Intervallo di frequenza
- Tipo di interfaccia
- Temperatura di funzionamento
- Velocità di lavoro
Specificità
|
RCN0404A
|
Specificità |
| Canale |
CH1 |
CH2 |
CH3 |
CH4 |
| Interfaccia |
SMA-F ((50Ω) |
SMA-F ((50Ω) |
SMA-F ((50Ω) |
SMA-F ((50Ω) |
| Intervallo di frequenza |
DC-4GHz |
DC-4GHz |
DC-4GHz |
DC-4GHz |
| Stile |
Io... |
Io... |
Io... |
Io... |
| Potenza media |
50W |
10W |
10W |
10W |
| VSWR, massimo |
1.3 |
1.5 |
1.5 |
1.5 |
| VSWR WOW, massimo |
0.1 |
0.1 |
0.1 |
0.1 |
| Perdita di inserimento, massimo |
1.3 dB |
1dB |
1dB |
1dB |
| Perdita di inserzione, wow, Max. |
0.1 dB |
0.1 dB |
0.1 dB |
0.1 dB |
| Isolamento, min |
55 dB |
55 dB |
55 dB |
55 dB |
| Stabile di fase, massimo |
1° |
4° |
4° |
4° |
| Velocità di lavoro |
0 ~ 30 giri al minuto |
| Durata di vita, min. |
5x106Rotazione |
| Torsione, Max. |
0.8Nm@temperatura normale |
| Materiale |
Leghe di alluminio |
| Trattamento superficiale |
Ossidazione elettrica conduttiva |
| Peso netto |
700 g |
| Grado IP |
Difensivo IP60 |
|
Temperatura di funzionamento
Temperatura di conservazione
|
-40°C~+70°C
-50°C~+70°C
|
| Umidità di lavoro |
95% |
Disegno di contorno
