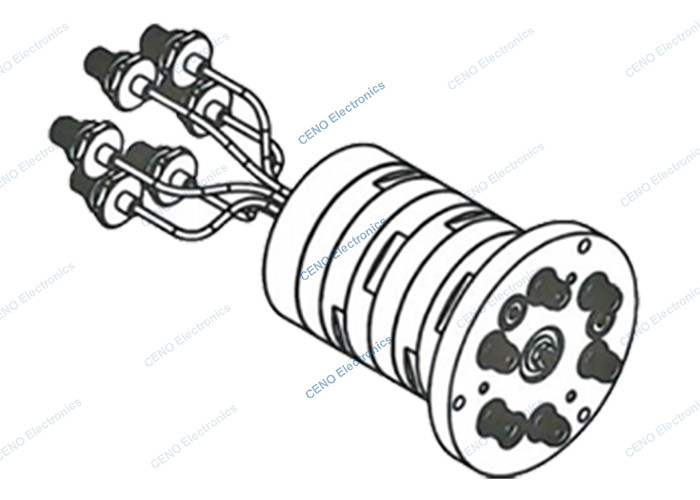

6 canali coassiale radiofrequenza giunto rotante con DC-3GHz e SMA-f
RCN0603A è il nuovo CENO Coaxial Radio Frequency Rotary Joint con 6 canali SMA-f in grado di trasferire la radiofrequenza in modo stabile tra -40°C e +70°C, spesso applicata al veicolo,sistemi di controllo del fuoco e di acquisizione del bersaglio laserCon la crescente complessità dei moderni veicoli militari si richiedono anelli di scivolo che forniscano un'interfaccia elettrica affidabile tra le parti stazionarie e rotanti di questi veicoli.Per ulteriori informazioni su come CENO RF Slip Ring può adattarsi alla vostra applicazione, contattaci.
Caratteristiche
- Supporta le moderne tecnologie di comunicazione dei dati
- Caratteristiche di velocità, coppia e frequenza progettate per applicazioni speciali
Applicazioni
- Veicoli
- Torretta
- Stazione di comando
- Radiolocatore
- Radio di controllo del traffico aereo
Opzionale
- Canali
- Tipo di interfaccia
- Grado di protezione IP
- Frequenza
- Velocità di lavoro
Specificità
|
RCN0603A
|
Specificità |
| Canali |
CH1-CH6 |
| Tipo di interfaccia |
SMA-f (50Ω) |
| Frequenza |
DC-3GHz |
| Potenza media, massimo |
50W |
| Relazione delle onde stazionarie di tensione, max. |
1.7 |
| Variazione del rapporto di onda stazionaria di tensione, max. |
0.5 |
| Perdita di inserimento, massimo. |
2.5dB |
| Flusso di perdita di inserimento, massimo |
00,4 dB |
| Isolamento, massimo |
40 dB |
| Velocità di lavoro, max. |
30 giri al minuto |
| Caricamento DC |
32V, 2A |
| La vita lavorativa, Mix |
2 milioni di rotazione |
| Materiale di alloggiamento |
Leghe di alluminio |
| Trattamento superficiale |
Oxidazione conduttiva |
| Peso netto |
600 g |
| Intervallo di temperatura ambiente |
-40°C a +70°C |
| Intervallo di temperatura di stoccaggio |
-55°C a +85°C |
| Umidità, massimo |
95% |
| Grado IP |
IP40 |
Disegno di contorno
Perché con il CENO
CENO è una società tecnologica nel settore degli anelli di scivolo che si occupa di ricerca e sviluppo, produzione e vendita.Abbiamo attrezzature avanzate e strumenti di prova di alta precisione per garantire la qualità dei prodotti e prestazioni affidabiliL'impianto si estende su 3000 metri quadrati e si trova a Shenzhen, in Cina.
Certificazione
ISO9001, CE, RoHS, UL, a prova di esplosione
Vantaggio CENO
I membri del team di ingegneria hanno più di 10 anni di esperienza nel campo degli anelli di scivolo. Gli operatori che lavorano su procedure critiche sono tutti qualificati da una formazione interna.
Servizio fornito dal CENO
Servizio di consulenza 24 ore su 24, 7 giorni su 7.
Produzione di massa e su misura.
Soluzione offerta per il sistema di rotazione a 360°.
Benvenuti a consultarci con le vostre richieste per qualsiasi sistema di rotazione a 360 °. Forniremo un servizio di un solo stop per rispondere tempestivamente alle vostre richieste.
