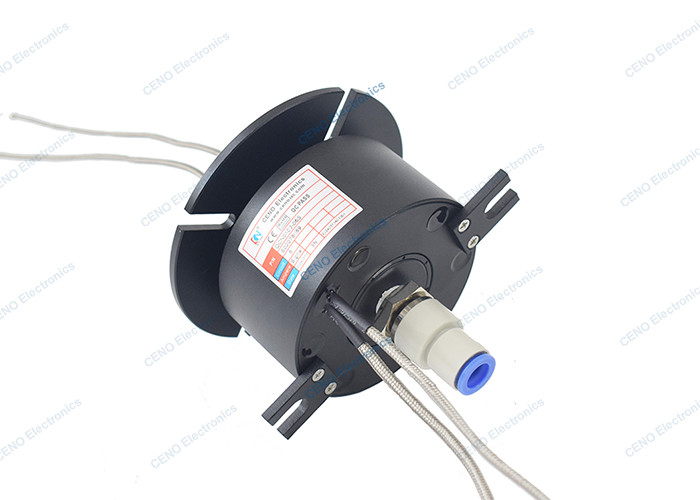

1MPa Ø10mm Tub G1/4" Pneumatico Unione rotante integrata con segnale di coppia termica
QCN0102-06S è il nuovo anello pneumatico integrato CENO combinato 2 gruppo K-tipo di segnale termico con 1 canale di gas.Questo anello scivolo è progettato per alcune applicazioni speciali che richiedono sia coppia termica e pneumatici unioni rotantiIl mezzo pneumatico/idraulico può essere l'aria, l'idrogeno, l'azoto, l'acqua, l'olio, il liquido refrigerante, ecc. Continuous precious metal connection ensuring minimal thermal error making the design compatible with thermo couple and strain gauge instrumentation in general purpose instrumentation and testing equipmentPer ulteriori informazioni, contattateci.
Caratteristiche
- Progettazione integrata combinare coppia termica e pneumatica
- Progettazione di flange di struttura compatta per un'installazione più semplice
- Installazione facile e manutenzione gratuita
Applicazioni
- Trasformazione alimentare
- Macchine di taglio laser
- Metallurgia ferrosi Ferro
- Macchine per il taglio a laser
- Apparecchiature mediche
Opzionale
- Circuiti, tensione, corrente
- Materiale Medio
- Contatto / Materiali per l' alloggio
- Grado IP
- Velocità di lavoro
Specificità
|
QCN0102-06S
|
Specificità |
| Correnti e circuiti |
Gruppo 2 * coppia termica di tipo K |
| Tensione nominale |
0-24VAC/VDC |
| Resistenza dielettrica |
≥ 300VAC@50Hz |
| Resistenza all'isolamento |
≥ 100MΩ@100VDC |
| Resistenza al contatto |
30mΩ (50 giri/min) |
| Materiale di contatto |
Metallo prezioso |
| Materiale di alloggiamento |
Leghe di alluminio |
| Temperatura di funzionamento |
-20°C~+60°C |
| Umidità di lavoro |
60% RH |
| Grado di protezione IP |
Protezione IP51 |
| Velocità di funzionamento |
0 ~ 250 giri/min |
| Dimensione del filo di piombo |
Cavi di coppia termica di tipo K |
| Lunghezza del filo di piombo |
Rotore: 300 mm; statore: 300 mm |
| Diametro esterno |
Ø86 mm |
| Strada di rotazione |
Installazione di flange |
| La strada |
1 canale * Gas |
| Tipo di connessione |
Ø10 mm Vasca @ G1/4 |
| Pressione, Max. |
≤ 1,0 MPa |
Disegno di contorno
La nostra azienda è orgogliosa di presentare il nostro ultimo prodotto - l'anello di scivolo Ethernet servomotore integrato con unione pneumatica rotativa.Questo prodotto innovativo è stato progettato per fornire prestazioni e affidabilità eccezionali in ambienti industriali difficili.
Prima di tutto, il nostro anello di scivolo è integrato con un servomotore, fornendo posizionamento di alta precisione e capacità di controllo del movimento, con una velocità massima di 5000 giri al minuto e una coppia di 0.1-5 Nm, questo prodotto è perfetto per una vasta gamma di applicazioni industriali.
Inoltre, il nostro anello di slittamento è dotato di una connessione Ethernet ad alta velocità, che garantisce una comunicazione senza soluzione di continuità tra i dispositivi.puoi essere sicuro che i tuoi dati saranno trasmessi in modo rapido e sicuro.
Un'altra caratteristica fondamentale del nostro prodotto è l'unione pneumatica rotante, che consente il trasferimento di aria compressa, fluido idraulico, o altri gas e liquidi attraverso l'anello di scivolo.che lo rende ideale per l'uso con sistemi pneumatici e idraulici.
Il nostro anello di scivolo integrato è anche altamente resistente, progettato per resistere a temperature estreme, umidità e vibrazioni.potete essere sicuri che le vostre attrezzature saranno ben protette anche nelle condizioni più difficili.
Nel complesso, il nostro Servo Motor Ethernet Slip Ring integrato con Pneumatic Rotary Union è una scelta eccellente per chiunque abbia bisogno di un anello di scivolo di alta qualità e affidabile per applicazioni industriali.Contattaci oggi per saperne di più o per effettuare un ordine.
Il nostro servizio
1Rispondete alle richieste entro 24 ore.
2. Si prega di informarci quali sono gli articoli che vi interessano e il prezzo ragionevole vi sarà fornito al ricevimento della vostra nuova inchiesta ASAP.
3Risponda alla sua domanda in dettaglio.
4- Risolto il problema con voi durante l'utilizzo dei nostri prodotti.
5I campioni verranno offerti per la nostra futura cooperazione.
Domande frequenti
1Cosa facciamo?
Ci concentriamo sullo sviluppo, la progettazione, la produzione di sliprings di alta qualità e offriamo varie soluzioni per sistemi rotanti.
2Da quanto tempo siamo nel settore?
CENO ha fondato il business degli anelli di scivolo dal 2009.
3Cos'e' un anello di scivolo?
Un anello di scivolo è un dispositivo elettromeccanico che consente la trasmissione di potenza e segnali elettrici da una struttura stazionaria a una struttura rotante.Un anello di scivolo può essere utilizzato in qualsiasi sistema elettromeccanico che richiede rotazione durante la trasmissione di potenza o segnaliPuò migliorare le prestazioni meccaniche, semplificare il funzionamento del sistema ed eliminare i fili soggetti a danni appesi alle giunzioni mobili.
4Come faccio a scegliere un anello?
La corretta selezione di una soluzione ad anello di scivolo richiede dettagli sui parametri operativi dell'applicazione, compresi i circuiti totali, la tensione e gli ampere per circuito, la velocità di funzionamento e il tipo di montaggio.Un buon punto di partenza per la ricerca è con i nostri anelli di scivolo standard.Se siete sicuri che una soluzione personalizzata/modificata sia molto probabilmente necessaria o avete bisogno di assistenza nella vostra selezione, contattateci per iniziare.
5Offrite anelli personalizzati?
Sì, se siete sicuri che una soluzione personalizzata/modificata sia molto probabilmente necessaria o avete bisogno di assistenza nella vostra selezione, contattateci per iniziare.I nostri ingegneri troveranno la soluzione perfetta per le vostre esigenze..
Perché con il CENO
CENO è una società tecnologica nel settore degli anelli di scivolo che si occupa di ricerca e sviluppo, produzione e vendita.Abbiamo attrezzature avanzate e strumenti di prova di alta precisione per garantire la qualità dei prodotti e prestazioni affidabiliL'impianto si estende su 3000 metri quadrati e si trova a Shenzhen, in Cina.
Certificazione
ISO9001, CE, RoHS, UL, a prova di esplosione
Vantaggio CENO
I membri del team di ingegneria hanno più di 10 anni di esperienza nel campo degli anelli di scivolo. Gli operatori che lavorano su procedure critiche sono tutti qualificati da una formazione interna.
Servizio fornito dal CENO
Servizio di consulenza 24 ore su 24, 7 giorni su 7.
Produzione di massa e su misura.
Soluzione offerta per il sistema di rotazione a 360°.
Benvenuti a consultarci con le vostre richieste per qualsiasi sistema di rotazione a 360 °. Forniremo un servizio di stop per rispondere tempestivamente alle vostre richieste.
