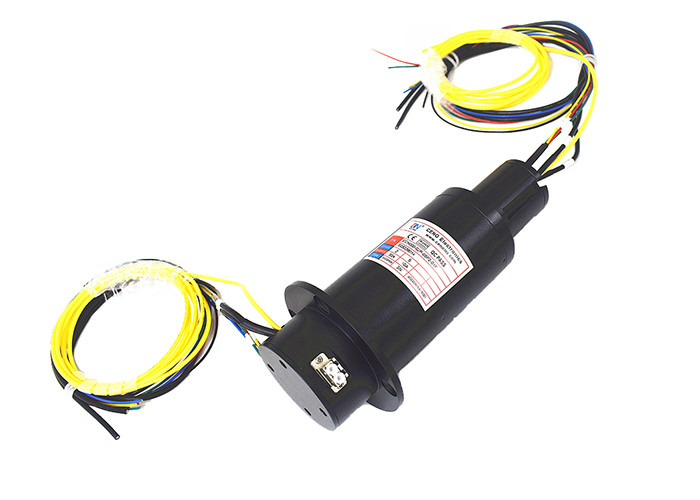

Canale ottico integrato del giunto rotante 1 della fibra con la lunghezza d'onda 1310~1550nm
ECN000-02P-05P2-01F è un giunto rotante ottico integrato della fibra dalla società di elettronica di CENO. C'è 2 circuiti per 30A, 5 circuiti per 10A e 1 canale per la fibra ottica con la lunghezza d'onda 1310/1550nm. Sta funzionando stabile alla velocità di 0~300rpm all'interno della temperatura da -40°C a +70°C. Ed è principale utilizzazione nell'umido e caldo, molte vibrazioni, facili alla muffa di pane, ambienti duri della prova di spruzzo del sale.
Specificazione
| ECN000-02P-05P2-01F |
Specificazione |
| Corrente & circuiti |
2 circuiti * 30A, 1500 VCC;
5 circuiti * 10A, 48VDC
|
| Tensione di valutazione |
1500 VCC/48VDC |
| Resistenza dielettrica |
2 circuiti 30A: ≥ 3000VDC@50Hz.60s.1mA
5 circuiti 10A: ≥ 500VDC@50Hz.60s.1mA
|
| Resistenza di isolamento |
≥ 500MQ@1000VDC |
| Galleggiamento di resistenza di contatto |
≤10mΩ |
| Dimensione del filo di piombo |
2,5 millimetri del ² di cavo ad alta tensione del gel di silice
Cavo del ² di AF-1.0mm
|
| Lunghezza del filo di piombo |
Estremità del rotore: 600±20mm
Estremità dello statore: 600±20mm
|
| Velocità di funzionamento |
0~300rpm |
| Materiale del contatto |
Metallo prezioso |
| Abitazione del materiale |
Acciaio inossidabile |
| Temperatura di lavoro |
-40°C~+70°C |
| Temperatura di stoccaggio |
-50°C~+80°C |
| Umidità di lavoro |
≥95% (senza congelato) |
| Grado di protezione del IP |
IP54 |
| Vita lavorativa |
50 ~ 80 milione rotazioni |
| Peso netto |
≤ 1,7 chilogrammi |
| |
|
|
Fibra
|
Parametro
|
| Manica |
1
|
| Lunghezza d'onda |
1310/1550 di nanometro
|
|
Tipo della fibra
|
Singolo modo
|
|
Perdita dell'inserzione
|
<2>
|
|
Variazione dell'inserzione
|
<0>
|
|
Tipo del contatto
|
Rotore: FC/PC; Statore: LC/PC
|
|
Attenuazione di riflessione
|
>40dB (singolo modo)
|
|
Resistenza alla trazione
|
3N (coperture esterne di 3m)
|
|
Tipo incapsulato
|
Ø3mm
|
|
Tempo di impiego
|
rotazione 50~80Million
|
|
Potere ottico massimo
|
23dBm
|
|
Lunghezza della treccia della fibra
|
Rotore: contatto FC/PC della fibra di 250+50mm
Statore: un adattatore duplex del metallo delle coppie della fibra di LC-LC, sia dello statore conclude il contatto LC/PC che una lunghezza del saltatore con 1.5m.
|
Caratteristiche
• Potere integrato & 1 segnale della fibra del cannel
• Trasmetta stabile con la bassa temperatura -40°C
• La maggior parte del parametro è facoltativo
Applicazioni
• Macchina automatica
• zone di montagna
• Strumento di misura
• il giacimento di petrolio.
Facoltativo
• Numero & corrente di circuito
• Velocità di lavoro
• Grado di protezione
• Temperatura di funzionamento
Disegno di profilo
