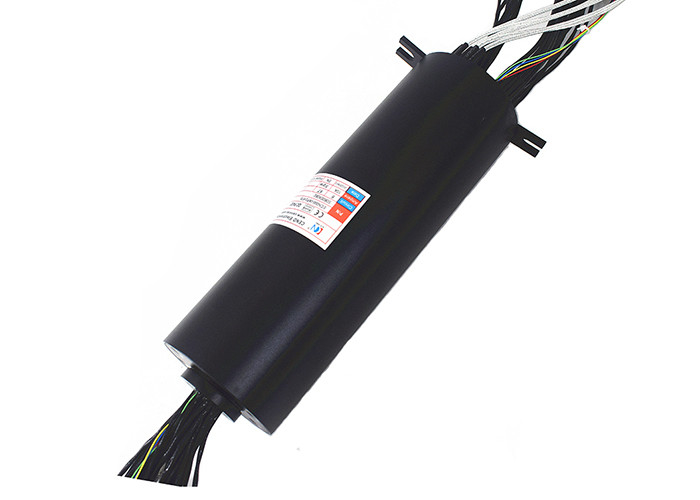

Slip Ring segnale industriale multicanale 73 circuiti IP51 300rpm
ECN000-06P2-67S è uno degli anelli di scivolamento del segnale industriale della società elettrica CENO, ci sono 6 circuiti di potenza elettrica 10A e 67 circuiti di segnale elettrico debole,A causa del numero di circuiti è più di 60 fili può essere chiamato anello di scivolamento multi-canale troppo. Può funzionare stabilmente a velocità di 300 giri/min sotto e la temperatura è da -20°C a +60°C. Il grado di protezione è IP51 e opzionale.Questo tipo di anello di scivolamento del segnale industriale è utilizzato principalmente sulla macchina di avvolgimento, macchine di riempimento, apparecchiature di simulazione del movimento anche applicazioni aeronautiche.
Caratteristiche
• Disegni multicanale
• Dimensioni compatte, trasferimento di potenza elettrica combinato con segnale
• Il materiale di contatto è oro a oro
• Facile da installare per la sua struttura anti-rotazione
Applicazioni
• macchina per avvolgere
• Macchina di riempimento
• attrezzature di simulazione del movimento
• Applicazioni aeronautiche
Opzionale
• Numero del circuito e dimensione della corrente
• Grado di protezione e velocità di lavoro
• Tipo di segnale e spina del connettore
• Materiale di contatto e alloggiamento
Specificità
|
ECN000-06P2-67S
|
|
| Correnti e circuiti |
73 circuiti di alimentazione elettrica e segnali |
| Tensione nominale |
240 VAC/50VDC |
| Forza dielettrica |
≥1000VAC@50Hz tra ciascun circuito (Potenza)
≥ 300VAC@50Hz tra ciascun circuito (segnale)
|
| Resistenza all'isolamento |
≥ 500MΩ@500VDC (potenza)
≥ 100VAC@300VDC (segnale)
|
| Rumore elettrico |
Max 70mΩ@ 6VDC, 50mA (50rpm) |
| Dimensione del filo di piombo |
AWG16 (1,2 mm2) filo singolo ((Teflon morbido );
AWG16 (1,2 mm2) filo mono-scudo ((Teflon morbido );
AWG26 (0,14 mm2) filo singolo (teflon morbido);
AWG26 (0,14 mm2) Filato blindato torto a due nuclei (Teflon morbido );
1553B filo speciale
|
| Lunghezza del filo di piombo |
Rotore: 3000 mm
Stator: 3000 mm
|
| Velocità di funzionamento |
0 ~ 300 giri/min |
| Materiale di contatto |
D'oro in oro |
| Materiale di alloggiamento |
Leghe di alluminio |
| Temperatura di funzionamento |
-20°C ~ +60°C |
| Umidità di lavoro |
< 60% |
| Grado di protezione |
Protezione IP51 |
| Via di rotazione |
Fissare il lato dello statore con anti-rotazione spinte dell'albero laterale rotore in esecuzione |
Disegno di contorno
