temperatura coassiale -55℃~+70℃ del giunto rotante 24rpm di radiofrequenza 3-channels
Il giunto rotante RCN0301B di rf da CENO che la società elettrica è fabbricata per rendere paricolare le norme della componente di radiofrequenza, pricipalmente si applica ai sistemi di antenne rotatori quale il radar dell'aria, il radar del controllo del traffico aereo, il radar del veicolo, il radar della nave, l'altra antenna di radar girante e più. Secondo la frequenza varia può essere diviso nel giunto rotante ad alta frequenza, nel giunto rotante a frequenza media e nel giunto rotante a bassa frequenza. Nel RCN0301B di modello la frequenza è due gamme 1.01-1.1GHz e 1.2-1.4GHz, tutti i tipi di interfaccia sono N-F ed il rapporto di onda di condizione di tensione massimo è 1,05: 1. Può sostenere il segnale ad alta frequenza, il potere e l'altra trasmissione combinata del segnale.
Specificazione
| RCN0301B | Specificazione |
| Manica | Manica 1 | Manica 2 | Manica 3 |
| Tipo di interfaccia | N-F | N-F | N-F |
| Frequenza | 1.2-1.4GHz | 1.01-1.1GHz | 1.01-1.1GHz |
| Potenza di picco, massima | 10KW | 10KW | 10KW |
| Potere medio, massimo | 300W | 150W | 150W |
| Rapporto di onda di condizione di tensione, massimo | 1.25:1 | 1.25:1 | 1.25:1 |
| Fluttuazione di rapporto di onda di condizione di tensione, massima | 1.05:1 | 1.05:1 | 1.05:1 |
| Inserisca la perdita, massima | 0.5dB | 0.5dB | 0.5dB |
| Inserisca la fluttuazione di perdita, massima | 0.2dB | 0.2dB | 0.2dB |
| Isolamento, massimo | 60dB | 60dB | 60dB |
Fase stabile, massimo | ± 2° |
Velocità di lavoro, massima | 24rpm |
Vita lavorativa, miscela | 1 milione rotazioni |
Coppia di torsione, massima | temperatura normale 2.7Nm@ |
Abitazione del materiale | Lega di alluminio |
Trattamento di superficie | Ossidazione conduttiva (rivestimento di conversione del cromato) |
Peso | 4.1kg |
Gamma di temperatura ambiente | -40℃~+70℃ |
Gamma di temperature di stoccaggio | -55℃~+70℃ |
Umidità, massima | 95% |
Grado del IP | IP40 |
Caratteristiche
• Trasmissione dei dati stabile, nessuna perdita del pacchetto, attenuazione di riflessione bassa,
• Tasso di errore basso, alto SNR eccellente
• Giunto rotante integrato di rf
Applicazioni
• Vaso elettrico della foto
• Antenna di radar
• Indicatore di posizione radiofonico
Facoltativo
• Numero di Manica
• Velocità di lavoro
• Banda radio
• Grado di protezione del IP

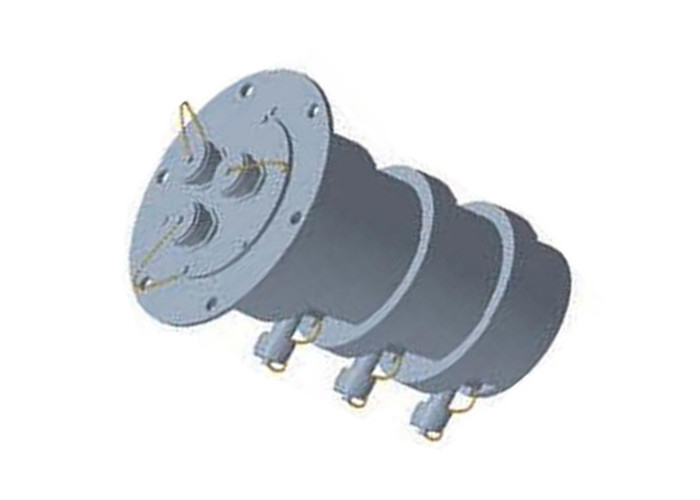

Disegno di profilo
