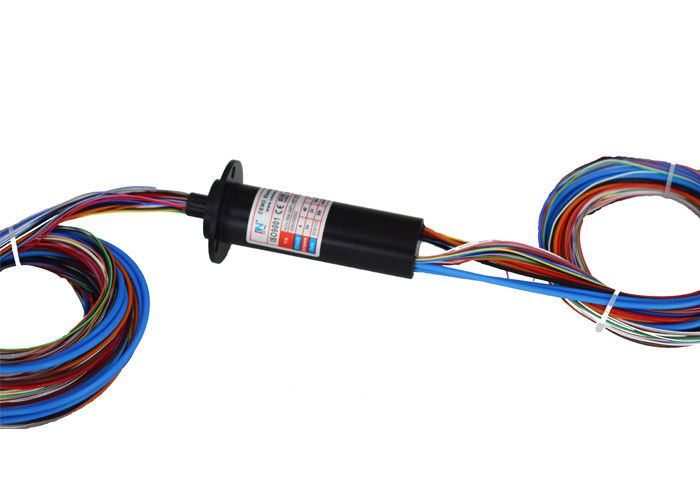

la capsula miniatura del giunto rotante di radiofrequenza 1750MHz integra il segnale di rf









l'anello di contatto miniatura della capsula della gamma di frequenza 1750MHz integra il segnale di rf



Ciò è anello di contatto della capsula di dimensione compatta, integra un segnale di 2 circuiti rf, con cavo coassiale RG178. Il giunto rotante coassiale di alta frequenza/a microonde di rf è utilizzato nei dispositivi continui di rotazione 360° per trasferire i segnali di alta frequenza di DC~80GHz. Domanda di antenna satellitare, veicolo, radar, prova ecc. dell'antenna a microonde.







Specificazione



ACN-56A-04P1-40P-02RF		Immagine
Corrente	4*6A, 40*2A, segnale 2*RF
Tensione	0~240VAC/VDC
Rumore elettrico	≤35mΩ (50rpm)
Resistenza dielettrica	≥ 500V@50Hz (potere) ≥ 100V@50Hz (segnale)
Resistenza di isolamento	≥100MΩ@500VDC (potere) ≥10MΩ@100VDC (segnale)
Velocità di funzionamento	0-50 giri/min.
Materiale del contatto	metalli preziosi
Connettore di rf	SMA-J/SMA-J
Gamma di frequenza	930-1750 megahertz
Isolamento	>dB 20







Caratteristiche

• Dimensione compatta
• Coppia di torsione a basso rumore e bassa, rotazione regolare
• Il potere integra il segnale di rf





Applicazioni

• Antenna di radar
• Attrezzatura del generatore eolico
• Braccio del robot
• Strumento





Facoltativo

• Numero di circuito
• Valutazione corrente
• Lunghezza del filo di piombo
• Grado di protezione del IP







Disegno di profilo



Q: Come l'anello di contatto funziona?

A: Un anello di contatto è un collegamento elettrico destinato per passare il flusso della corrente da un dispositivo fisso a girante. Questo dispositivo elettromeccanico inoltre è conosciuto come un connettore elettrico rotatorio o giunto elettrico rotatorio. I collettori ad anello elettrici sono liberi di girare senza limitazioni, a differenza dei cavi che torcono e finalmente si rompono. Gli anelli del conduttore sono montati generalmente sul rotore e sono terminati con i leadwires che funzionano lungo un asse tramite il rotore ad un'estremità. Le spazzole sono fissate da un supporto di spazzola che è montato all'alloggio. I collettori ad anello elettrici funzionano tenendo un contatto di scivolamento (spazzola) contro un anello (anello del conduttore). Una parte, tipicamente la spazzola, è stazionaria mentre l'altra, tipicamente l'anello del conduttore, gira. Incude delle componenti elettriche la spazzola, l'anello del contatto ed i connettori elettrici. Sono fatti dei materiali di precisione sono selezionati in base ai requisiti quali la dimensione corrente, la caduta di tensione, la velocità di rotazione, la temperatura, la variazione della resistenza, la larghezza di banda e l'impedenza caratteristica.

Q: Le che applicazioni sono essi hanno usato?

A: Le applicazioni tipiche fa riferimento l'automazione o i sistemi di controllo di giro quali le piattaforme girevoli, le tavole di indice ed i robot. I generatori eolici, il semiconduttore che elaborano, stampare il modanatura di plastica, gli analizzatori medici di RMI e di CNC, le telecomunicazioni via satellite, il processo dell'imbottigliamento della bevanda e la macchina di rifornimento industriale sono inoltre le applicazioni comuni dell'anello di contatto.

Vantaggio di CENO

Il membro nel gruppo di ingegneria ha più di 10 anni di esperienza nel giacimento dell'anello di contatto. Gli operatori lavorano alla procedura critica tutta sono qualificati da addestramento interno.

Perché scelga CENO

CENO è tecnologicamente una società nel giacimento dell'anello di contatto che impegna ricerca e sviluppo, la fabbricazione e le vendite. Abbiamo avanzato gli strumenti della prova di alta precisione e dell'attrezzatura per assicurare la qualità dei prodotti e la prestazione affidabile. L'area della funzione riguarda 3000 metri quadri e situata in Cina.

Onore

ISO9001, CE, RoHS, UL, protetta contro le esplosioni

Il servizio CENO fornisce

Soluzione che offerring per il sistema di rotazione 360°.

Produzione di massa e su misura.

24 ore, servizio del consulente 7days.

Benvenuto per consultarci con le vostre richieste per qualsiasi sistema di rotazione 360°. Forniremo un servizio di arresto voi tempestivo rispondiamo le vostre indagini.
